SPIRAL BEVEL GEAR | SP1545
페이지 정보
작성자 최고관리자 작성일22-04-05 14:20 조회173회 댓글0건본문

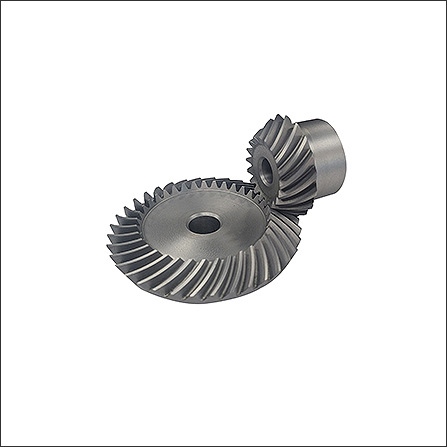

SP1545 베벨기어
| ⦁ 재질 : SCM440(고주파강) | ⦁ 압력각 : 20° |
| ⦁ 속비 : 1/3 | ⦁ 비틀림각 : 35° |

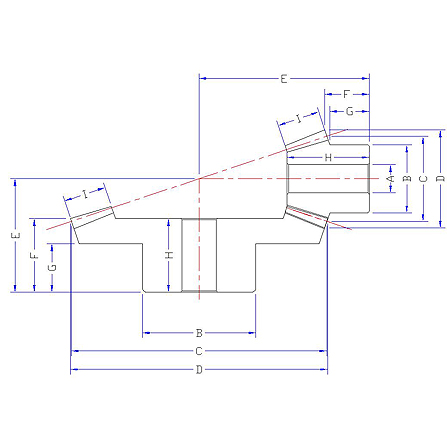

■ 기어외형치수표
| 규격 / 구분 | 모듈 | 잇수 | 내경 | 보스경 | 피치원 직경 | 치선원 직경 | 조립거리 | 치선거리 | 보스길이 | 내경길이 | 치폭 | 중량 |
| M | Z | A | B | C | D | E | F | G | H | I | (kg) | |
| SHSP 1-4515R |
1 |
45 |
8 |
30 |
45 |
45.3 |
20 |
13 |
8 |
13 |
7 |
0.18 |
| SHSP 1-1545L |
15 |
8 |
13 |
15 |
17.3 |
30 |
7.9 |
7.2 |
14 |
0.05 |
||
| SHSP 1.5-4515R |
1.5 |
45 |
10 |
45 |
67.5 |
68 |
30 |
19.47 |
12 |
20 |
10 |
0.35 |
| SHSP 1.5-1545L |
15 |
8 |
19 |
22.5 |
25.9 |
45 |
11.8 |
10.7 |
20 |
0.08 |
||
| SHSP 2-4515R |
2 |
45 |
12 |
40/55 |
90 |
90.6 |
40 |
25.9 |
17 |
26 |
15 |
0.7 |
| SHSP 2-1545L |
15 |
10 |
24 |
30 |
34.5 |
60 |
15.7 |
14 |
29 |
0.16 |
||
| SHSP 2.5-4515R |
2.5 |
45 |
15 |
50/70 |
112.5 |
113.3 |
50 |
32.4 |
22 |
35 |
20 |
1.27 |
| SHSP 2.5-1545L |
15 |
12 |
30 |
37.5 |
43.2 |
75 |
19.7 |
17.5 |
37 |
0.2 |
||
| SHSP 3-4515R |
3 |
45 |
20 |
60/80 |
135 |
135.9 |
55 |
33.9 |
20 |
35 |
23 |
2 |
| SHSP 3-1545L |
15 |
15 |
38 |
45 |
51.8 |
90 |
23.6 |
21.3 |
44 |
0.35 |
||
| SHSP 4-4515R |
4 |
45 |
20 |
80/100 |
180 |
181.3 |
70 |
41.9 |
24 |
45 |
30 |
4 |
| SHSP 4-1545L |
15 |
16 |
50 |
60 |
69.1 |
115 |
26.5 |
23.3 |
52 |
0.7 |
■ 허용전달동력표 (KW)
| 규격/rpm | 100 |
300 |
600 |
900 |
1200 |
1500 |
1800 |
| SHSP 1-1545L |
0.025 |
0.076 |
0.15 |
0.23 |
0.3 |
0.32 |
0.38 |
| SHSP 1.5-1545L | 0.083 |
0.25 |
0.5 |
0.62 |
0.83 |
1.04 |
1.25 |
| SHSP 2-1545L |
0.2 |
0.61 |
1.23 |
1.53 |
2.05 |
2.56 |
3.07 |
| SHSP 2.5-1545L |
0.38 |
1.16 |
1.93 |
2.9 |
3.86 |
4.83 |
4.97 |
| SHSP 3-1545L |
0.65 |
1.97 |
3.29 |
4.94 |
6.59 |
7.07 |
8.48 |
| SHSP 4-1545L |
1.58 |
4.74 |
7.9 |
11.8 |
13.5 |
16.9 |
18.9 |
