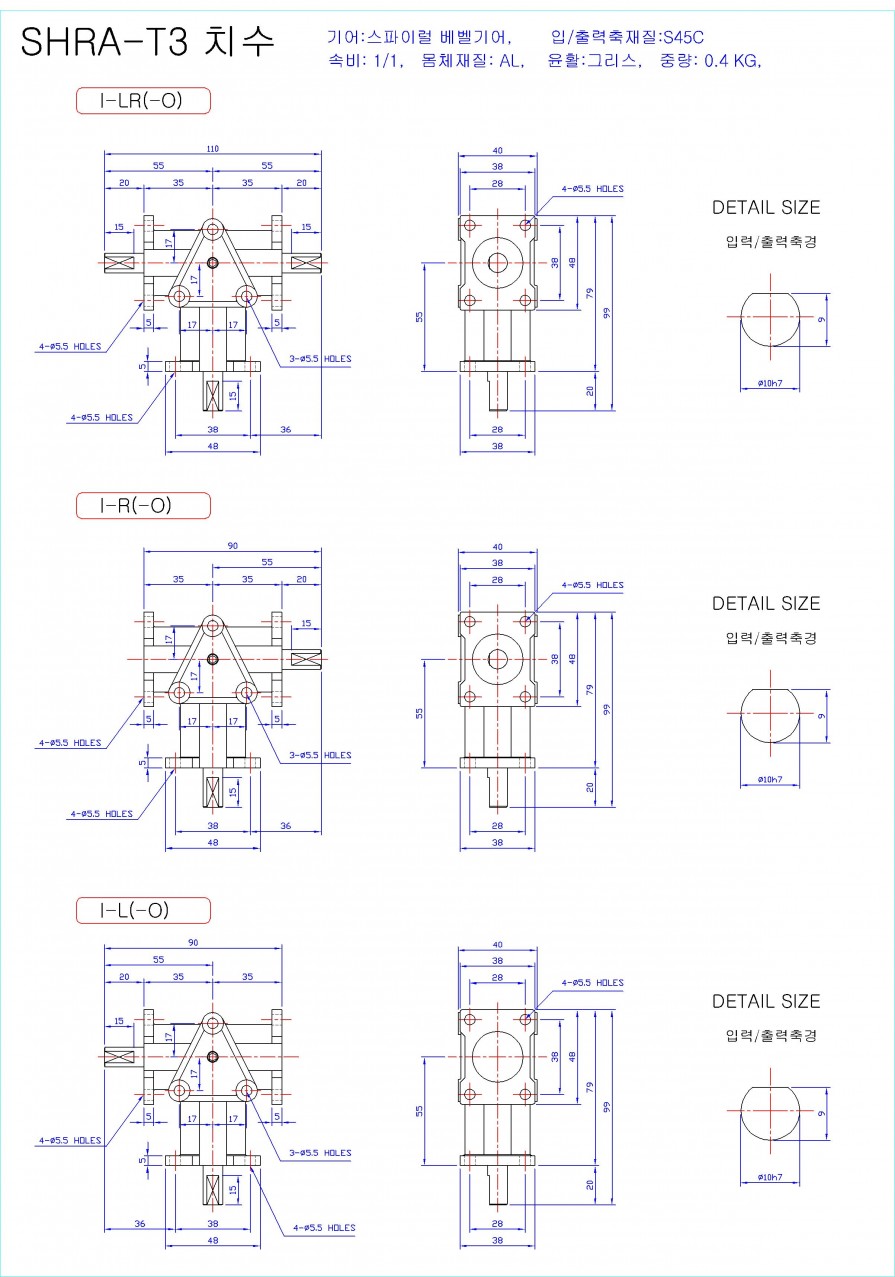

RA기어박스T310기본형.dwg
(305.5K)
36회 다운로드
DATE : 2022-11-22 10:00:30
-
RA기어박스T320감속형.dwg
(387.2K)
26회 다운로드
DATE : 2022-11-22 10:00:30
본문

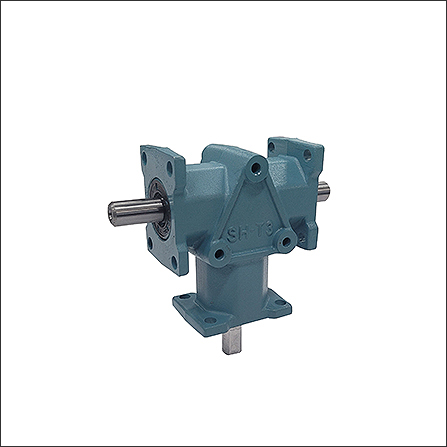

SHRA-T3
| ⦁ 중량 : 0.4KG | ⦁ 윤활 : GREASE |
| ⦁ 몸체 재질 : AL |
■ 구동능력표
*속비 1:1
| 형번/입력축(r.p.m) |
1750 |
1450 |
1150 |
870 |
580 |
400 |
300 |
200 |
150 |
100 |
50 |
|
| SHRA-T3(A) |
입출력 Kw |
0.36 |
0.31 |
0.28 |
0.24 |
0.18 |
0.14 |
0.12 |
0.08 |
0.06 |
0.04 |
0.02 |
출력축토르크(kgf-m) |
0.2 |
0.2 |
0.23 |
0.26 |
0.3 |
0.33 |
0.38 |
0.38 |
0.38 |
0.38 |
0.38 |
|
*속비 2:1
| 형번/입력축(r.p.m) |
1750 | 1450 | 1150 |
870 |
580 |
400 |
300 |
200 |
150 | 100 | 50 |
|
| SHRA-T3(B) |
입출력 Kw | 0.17 | 0.14 | 0.11 |
0.08 |
0.05 |
0.04 |
0.03 |
0.02 |
0.014 | 0.01 | 0.005 |
출력축토르크(kgf-m) |
0.18 | 0.18 | 0.18 |
0.18 |
0.18 |
0.18 |
0.18 |
0.18 |
0.18 | 0.18 | 0.18 | |
