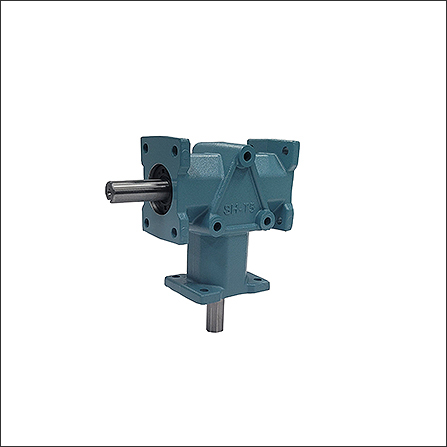

SHRA-T5
| ⦁ 중량 : 1.3KG | ⦁ 윤활 : GREASE |
| ⦁ 몸체 재질 : AL |
■ 구동능력표
*속비 1:1
| 형번/입력축(r.p.m) |
1750 |
1450 |
1150 |
870 |
580 |
400 |
300 |
200 |
150 |
100 |
50 |
|
SHRA-T5(A) |
입출력 Kw |
1.34 |
1.11 |
0.88 |
0.66 |
0.44 |
0.3 |
0.23 |
0.15 |
0.11 |
0.08 |
0.04 |
출력축토르크(kgf-m) |
0.73 |
0.73 |
0.73 |
0.73 |
0.73 |
0.73 |
0.73 |
0.73 |
0.73 |
0.73 |
0.73 |
|
*속비 2:1
| 형번/입력축(r.p.m) |
1750 | 1450 | 1150 |
870 |
580 |
400 |
300 |
200 |
150 | 100 | 50 |
|
| SHRA-T5(B) |
입출력 Kw | 0.66 |
0.55 |
0.43 |
0.33 |
0.22 |
0.15 |
0.11 |
0.075 |
0.056 |
0.038 |
0.018 |
출력축토르크(kgf-m) |
0.71 |
0.71 |
0.71 |
0.71 |
0.71 |
0.71 |
0.71 |
0.71 |
0.71 |
0.71 |
0.71 |
|
