SPIRAL BEVEL GEAR | SP1836
페이지 정보
작성자 최고관리자 작성일22-04-05 14:20 조회176회 댓글0건본문

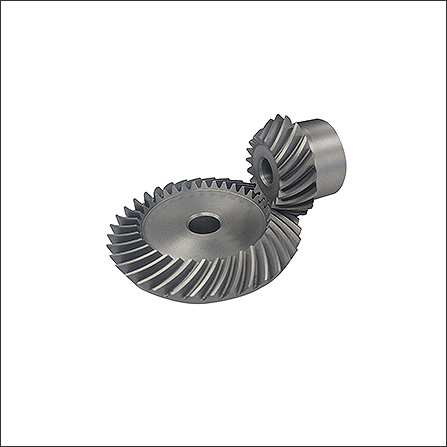

SP1836 베벨기어
| ⦁ 재질 : SCM440(고주파강) | ⦁ 압력각 : 20° |
| ⦁ 속비 : 1/2 | ⦁ 비틀림각 : 35° |

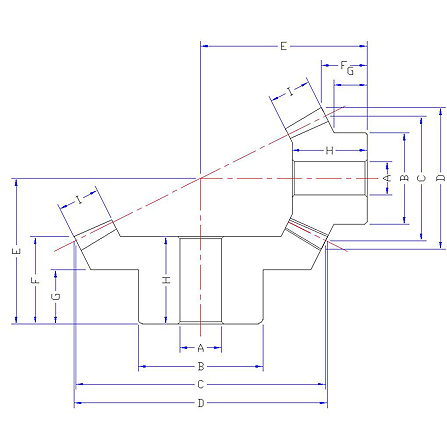

■ 기어외형치수표
| 규격 / 구분 | 모듈 | 잇수 | 내경 | 보스경 | 피치원 직경 | 치선원 직경 | 조립거리 | 치선거리 | 보스길이 | 내경길이 | 치폭 | 중량 |
| M | Z | A | B | C | D | E | F | G | H | I | (kg) | |
| SHSP 2.5- 3618R |
2.5 |
36 |
15 |
55 |
90 |
91.2 |
43 |
21.7 |
13 |
24 |
16 |
0.75 |
| SHSP 2.5- 1836L |
18 |
12 |
38 |
45 |
50.1 |
64 |
20.3 |
17.3 |
32 |
0.3 |
||
| SHSP 3- 3618R |
3 |
36 |
20 |
60 |
108 |
109.5 |
52 |
26.5 |
17 |
30 |
20 |
1.75 |
| SHSP 3- 1836L |
18 |
16 |
46 |
54 |
60.1 |
75 |
22.5 |
19 |
37 |
0.5 |
||
| SHSP 4- 3618R |
4 |
36 |
20 |
70/90 |
144 |
146 |
72 |
38 |
25 |
42 |
26 |
2.7 |
| SHSP 4- 1836L |
18 |
20 |
60 |
72 |
80.2 |
100 |
30 |
25 |
48 |
1.5 |
■ 허용전달동력표 (KW)
| 규격/rpm | 100 |
300 |
600 |
900 |
1200 |
1500 |
1800 |
| SHSP 2.5-1836L | 0.32 |
1 |
1.67 |
2.51 |
2.51 |
3.59 |
4.3 |
| SHSP 3- 1836L |
0.59 |
1.82 |
3.04 |
4.57 |
4.57 |
6.63 |
7.3 |
| SHSP 4- 1836L |
1.43 |
3.57 |
7.14 |
91.9 |
91.9 |
14.3 |
17.2 |
