SPIRAL BEVEL GEAR | SP2040
페이지 정보
작성자 최고관리자 작성일22-04-05 14:20 조회167회 댓글0건본문

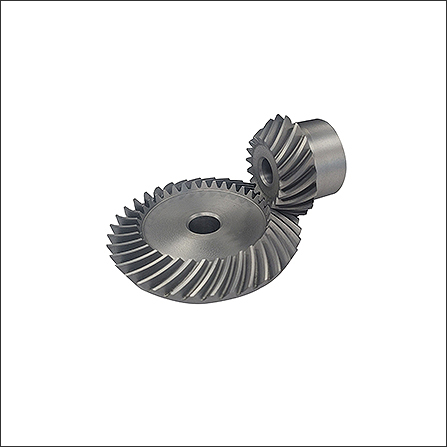

SP2040 베벨기어
| ⦁ 재질 : SCM440(고주파강) | ⦁ 압력각 : 20° |
| ⦁ 속비 : 1/2 | ⦁ 비틀림각 : 35° |

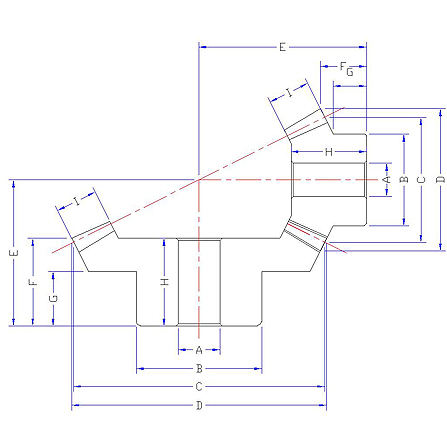

■ 기어외형치수표
| 규격 / 구분 | 모듈 | 잇수 | 내경 | 보스경 | 피치원 직경 | 치선원 직경 | 조립거리 | 치선거리 | 보스길이 | 내경길이 | 치폭 | 중량 |
| M | Z | A | B | C | D | E | F | G | H | I | (kg) | |
| SHSP 1- 4020R |
1 |
40 |
8 |
25 |
40 |
40.5 |
22 |
12.5 |
8 |
12 |
6 |
0.07 |
| SHSP 1- 2040L |
20 |
6 |
16 |
20 |
22 |
28 |
8.5 |
7 |
12 |
0.02 |
||
| SHSP 1.5- 4020R |
1.5 |
40 |
10 |
38 |
60 |
60.7 |
35 |
20.7 |
15 |
22 |
10 |
0.23 |
| SHSP 1.5- 2040L |
20 |
8 |
25 |
30 |
33.1 |
46 |
16.8 |
14.8 |
24 |
0.09 |
||
| SHSP 2- 4020R |
2 |
40 |
12 |
40/50 |
80 |
81 |
45 |
26 |
18 |
27 |
15 |
0.5 |
| SHSP 2- 2040L |
20 |
12 |
32 |
40 |
44.1 |
60 |
21 |
18 |
32 |
0.19 |
||
| SHSP 2.5- 4020R |
2.5 |
40 |
15 |
50/60 |
100 |
101.2 |
55 |
31.1 |
20 |
34 |
17 |
1.1 |
| SHSP 2.5- 2040L |
20 |
12 |
40 |
50 |
55.1 |
75 |
26.3 |
22.5 |
40 |
0.4 |
||
| SHSP 3- 4020R |
3 |
40 |
20 |
60/70 |
120 |
121.5 |
65 |
36.5 |
24 |
38 |
20 |
1.6 |
| SHSP 3- 2040L |
20 |
16 |
50 |
60 |
66.1 |
90 |
31.5 |
27.5 |
47 |
0.7 |
||
| SHSP 4- 4020R |
4 |
40 |
20 |
70/100 |
160 |
162 |
80 |
42 |
28 |
45 |
28 |
3.3 |
| SHSP 4- 2040L |
20 |
20 |
60 |
80 |
88.2 |
120 |
42 |
35 |
62 |
1.5 |
■ 허용전달동력표 (KW)
| 규격/rpm | 100 |
300 |
600 |
900 |
1200 |
1500 |
1800 |
| SHSP 1- 2040L | 0.031 |
0.093 |
0.18 |
0.28 |
0.31 |
0.38 |
0.46 |
| SHSP 1.5- 2040L |
0.11 |
0.33 |
0.67 |
0.84 |
1.12 |
1.41 |
1.69 |
| SHSP 2- 2040L |
0.27 |
0.82 |
1.38 |
2.07 |
2.76 |
2.95 |
3.55 |
| SHSP 2.5- 2040L |
0.52 |
1.56 |
2.6 |
3.91 |
4.46 |
5.58 |
6.7 |
| SHSP 3- 2040L |
0.89 |
2.69 |
4.49 |
6.74 |
7.7 |
9.63 |
10.7 |
| SHSP 4- 2040L |
2.06 |
5.15 |
10.3 |
13.2 |
16.4 |
20.6 |
24.7 |
