SPIRAL BEVEL GEAR | SP1530
페이지 정보
작성자 최고관리자 작성일22-04-05 14:21 조회182회 댓글0건본문

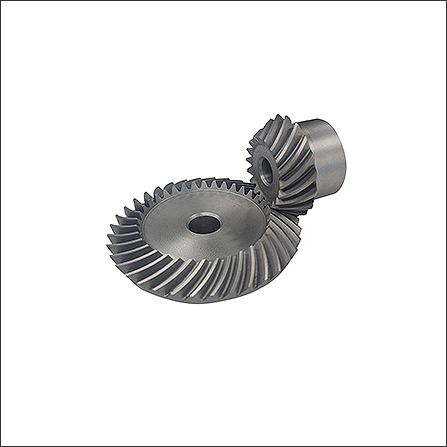

SP1530 베벨기어
| ⦁ 재질 : SCM440(고주파강) | ⦁ 압력각 : 20° |
| ⦁ 속비 : 1/2 | ⦁ 비틀림각 : 35° |

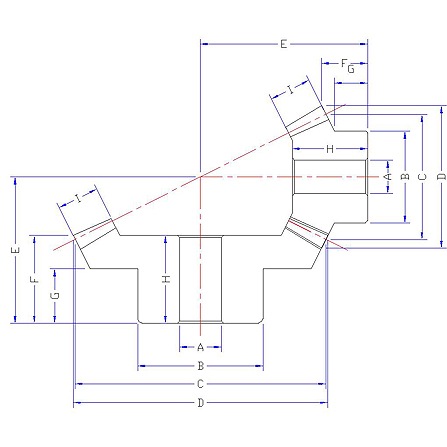

■ 기어외형치수표
| 규격 / 구분 | 모듈 | 잇수 | 내경 | 보스경 | 피치원 직경 | 치선원 직경 | 조립거리 | 치선거리 | 보스길이 | 내경길이 | 치폭 | 중량 |
| M | Z | A | B | C | D | E | F | G | H | I | (kg) | |
| SHSP 1- 3015R |
1 |
30 |
8 |
20 |
30 |
30.5 |
20 |
13 |
8 |
12 |
5 |
0.03 |
| SHSP 1- 1530L |
15 |
6 |
12 |
15 |
17 |
25 |
10.5 |
9.25 |
14 |
0.013 |
||
| SHSP 1.5- 3015R |
1.5 |
30 |
8 |
30 |
45 |
45.75 |
25 |
14.5 |
9 |
15 |
6 |
0.06 |
| SHSP 1.5- 1530L |
15 |
6 |
18 |
22.5 |
25.56 |
35 |
13.3 |
11.4 |
17 |
0.03 |
||
| SHSP 2- 3015R |
2 |
30 |
10 |
40 |
60 |
61 |
35 |
21 |
13 |
21 |
10 |
0.2 |
| SHSP 2- 1530L |
15 |
8 |
24 |
30 |
34.1 |
40 |
11 |
8.5 |
18 |
0.06 |
||
| SHSP 2.5- 3015R |
2.5 |
30 |
10 |
50 |
75 |
76.2 |
40 |
22.5 |
15 |
24 |
12 |
0.04 |
| SHSP 2.5- 1530L |
15 |
10 |
30 |
37.5 |
42.6 |
60 |
23.8 |
20.6 |
32 |
0.15 |
||
| SHSP 3- 3015R |
3 |
30 |
13 |
60 |
90 |
91.5 |
50 |
29 |
20 |
30 |
15 |
1.6 |
| SHSP 3- 1530L |
15 |
10 |
35 |
45 |
51.1 |
70 |
26.5 |
22.5 |
35 |
0.7 |
||
| SHSP 4- 3015R |
4 |
30 |
20 |
80 |
120 |
122 |
65 |
37 |
20 |
40 |
25 |
1.6 |
| SHSP 4- 1530L |
15 |
16 |
52 |
60 |
68.2 |
85 |
27 |
23 |
46 |
0.7 |
■ 허용전달동력표 (KW)
| 규격/rpm | 100 |
300 |
600 |
900 |
1200 |
1500 |
1800 |
| SHSP 1- 1530L | 0.02 |
0.07 |
0.15 |
0.18 |
0.25 |
0.33 |
0.42 |
| SHSP 1.5- 1530L |
0.05 |
0.16 |
0.33 |
0.4 |
0.55 |
0.71 |
0.93 |
| SHSP 2- 1530L |
0.13 |
0.4 |
0.79 |
0.99 |
1.32 |
1.72 |
2.23 |
| SHSP 2.5- 1530L |
0.26 |
0.81 |
1.36 |
2.05 |
2.73 |
3.55 |
4.61 |
| SHSP 3- 1530L |
0.48 |
1.5 |
2.49 |
3.74 |
5 |
6.5 |
8.4 |
| SHSP 4- 1530L |
1.14 |
3.43 |
5.72 |
8.58 |
9.3 |
12.7 |
16.5 |
