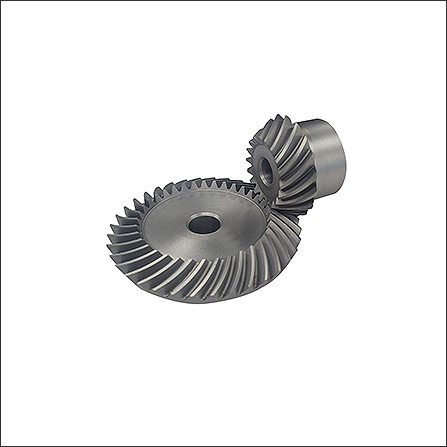

SP2030 베벨기어


⦁ 재질 : SCM440(고주파강) ⦁ 압력각 : 20°
⦁ 속비 : 1/1 ⦁ 비틀림각 : 35°

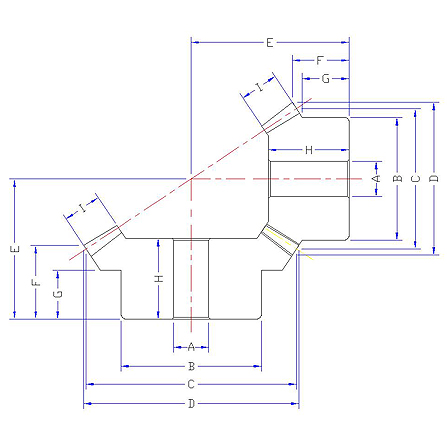

■ 기어외형치수표

규격 / 구분모듈잇수내경보스경

피치원

직경

치선원

직경

조립거리치선거리보스길이내경길이치폭중량
MZABCDEFGHI(kg)
SHSP 1-3020R
1
30
8
 22
 30
 30.7
 22
 12.5
 9
 14
 5.5
 0.043
SHSP 1-20300L
20 6
 17
 20
 21.8
 25
 10.6
 9
 14
 0.017
SHSP 1.5-3020R
1.5
30
10
 32
 45
 46.1
 30
 15.8
 11
 18
 8.5
 0.12
SHSP 1.5-2030L
20
 8
 26
 30
 32.7
 35
 13.4
 11
 18
 0.06
SHSP 2-3020R
2
30
10
 40
 60
 61.4
 40
 21
 14
 23
 11
 0.27
SHSP 2- 2030L
20
 10
 35
 40
 43.6
 45
 16.2
 13.3
 23
 0.15
SHSP 2.5-3020R
2.5
30
15
 48
 75
 76.8
 50
 26.3
 18
 30
 14
 0.55
SHSP 2.5-2030L
20 12
 43
 50
 54.4
 55
 19
 15.2
 28
 0.4
SHSP 3- 3020R
3
30
15
 60
 90
 92.1
 60
 31.6
 21
 36
 17
 1.1
SHSP 3-2030L
20
 15
 53
 60
 65.3
 65
 21.8
 17.7
 32.5
 0.49
SHSP 4-3020R
4
30
2070
 120
 122.8
 75
 37.1
 25
 40
 20
 1.8
SHSP 4-2030L
20 15
 60
 80
 87.1
 75
 17.4
 8.3
 28
 1.1



■ 허용전달동력표 (KW)

규격/rpm100
 300
 600
 900
 1200
 1500
 1800
SHSP 1- 2030L
0.026
 0.08
 0.16
 0.24
 0.26
 0.33
 0.4
SHSP 1.5- 2030L
 0.092
 0.27
 0.55
 0.69
 0.92
 1.15
 1.38
SHSP 2- 2030L
 0.21
 0.64
 1.07
 1.6
 1.93
 2.29
 2.75
SHSP 2.5- 2030L
 0.42
 1.26
 2.1
 3.16
 3.83
 4.51
 5.42
SHSP 3- 2030L
 0.7
 2.11
 3.53
 5.29
 6.42
 7.56
 8.47
SHSP 4- 2030L
 1.72
 4.3
 8.61
 11
 14.1
 17.2
 20.6
