SPIRAL BEVEL GEAR | SP3030
페이지 정보
작성자 최고관리자 작성일22-04-05 14:21 조회208회 댓글0건본문

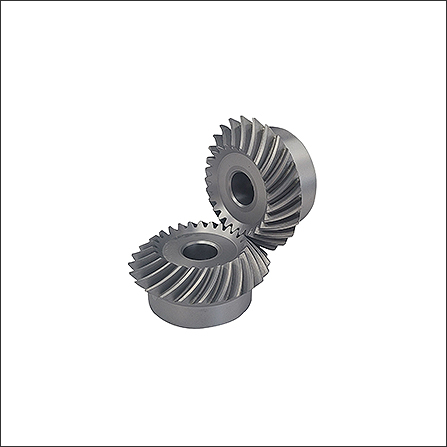

SP3030 베벨기어
⦁ 재질 : SCM440(고주파강) | ⦁ 압력각 : 20° |
⦁ 속비 : 1/1 | ⦁ 비틀림각 : 35° |

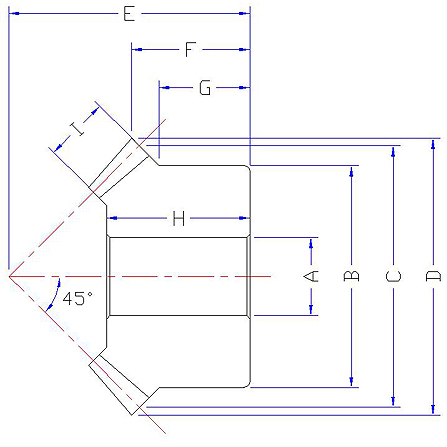

■ 기어외형치수표
규격 / 구분 | 모듈 | 잇수 | 내경 | 보스경 | 피치원 직경 | 치선원 직경 | 조립거리 | 치선거리 | 보스길이 | 내경길이 | 치폭 | 중량 |
M | Z | A | B | C | D | E | F | G | H | I | (kg) | |
SHSP 1- 30R |
1 | 30 | 8 | 24 | 30 | 31.2 | 28 | 13.6 | 10 | 16 | 6 | 0.05 |
SHSP 1- 30L |
||||||||||||
SHSP 1.25- 30R | 1.25 | 30 | 10 | 30 | 37.5 | 39 | 36 | 18 | 13.5 | 21 | 8 | 0.13 |
SHSP 1.25- 30L |
||||||||||||
SHSP 1.5- 30R |
1.5 | 30 | 10 | 36 | 45 | 46.8 | 43 | 21.4 | 16 | 25 | 10 | 0.2 |
SHSP 1.5- 30L |
||||||||||||
SHSP 2- 30R |
2 | 30 | 12 | 45 | 60 | 62.4 | 50 | 21.2 | 12.5 | 25 | 12 | 0.37 |
SHSP 2- 30L |
||||||||||||
SHSP 2.5- 30R |
2.5 | 30 | 16 | 60 | 75 | 78 | 62 | 26 | 17 | 32 | 15 | 0.77 |
SHSP 2.5- 30L |
||||||||||||
SHSP 3- 30R |
3 | 30 | 20 | 70 | 90 | 93.6 | 75 | 31.8 | 20 | 40 | 20 | 1.3 |
SHSP 3- 30L |
||||||||||||
SHSP 3.5- 30R |
3.5 | 30 | 25 | 90 | 105 | 109.2 | 85 | 34.6 | 25 | 45 | 22 | 2.3 |
SHSP 3.5- 30L |
||||||||||||
SHSP 4- 30R |
4 | 30 | 28 | 100 | 120 | 124.8 |
95 | 37.4 | 25 | 50 | 25 | 3.2 |
SHSP 4- 30L |
||||||||||||
SHSP 5- 30R |
5 |
30 | 28 | 130 | 150 | 156 | 120 | 48 | 35 | 62 | 30 | 6 |
SHSP 5- 30L |
■ 허용전달동력표 (KW)
규격/rpm | 100 |
300 |
600 |
900 |
1200 |
1500 |
1800 |
SHSP 1- 30 | 0.03 |
0.09 |
0.18 |
0.22 |
0.31 |
0.38 |
0.46 |
SHSP 1.25- 30 |
0.063 |
0.18 |
0.25 |
0.46 |
0.63 |
0.78 |
0.81 |
SHSP 1.5- 30 |
0.11 |
0.34 |
0.56 |
0.84 |
1.12 |
1.19 |
1.44 |
SHSP 2- 30 |
0.24 |
0.71 |
1.19 |
1.78 |
2.03 |
2.55 |
2.86 |
SHSP 2.5- 30 |
0.49 |
1.24 |
2.48 |
3.18 |
4.24 |
4.95 |
5.94 |
SHSP 3- 30 |
0.94 |
2.39 |
4.77 |
6.15 |
7.65 |
9.55 |
10.21 |
SHSP 3.5- 30 |
1.41 |
3.54 |
6.07 |
9.12 |
11.34 |
12.51 |
15 |
SHSP 4- 30 |
2.18 |
5.43 |
9.31 |
13.05 |
17.4 |
19.05 |
22.95 |
SHSP 5- 30 |
4.05 |
10.18 |
17.4 |
24.3 |
28.6 |
35.8 |
- |
