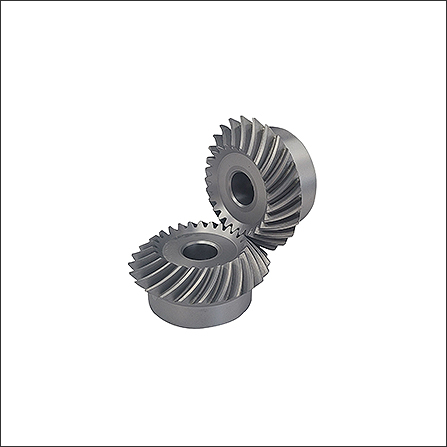

SP2525 베벨기어


⦁ 재질 : SCM440(고주파강) ⦁ 압력각 : 20°
⦁ 속비 : 1/1 ⦁ 비틀림각 : 35°

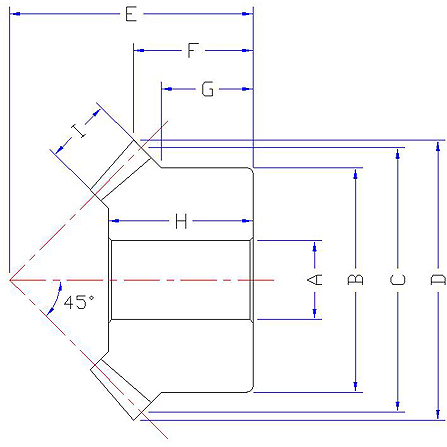

■ 기어외형치수표

규격 / 구분모듈잇수내경보스경

피치원

직경

치선원

직경

조립거리치선거리보스길이내경길이치폭중량
MZABCDEFGHI(kg)
SHSP 1- 25R
1
25
6
20
25
26.2
23
11.1
8
14
6
0.05
SHSP 1- 25L
SHSP 1.25- 25R
1.25
25
8
25
31.3
32.8
28
13.1
9.3
16
7
0.06
SHSP 1.25- 25L
SHSP 1.5- 25R
1.5
25
10
30
37.5
39.3
34
16.2
11.5
19
9
0.12
SHSP 1.5- 25L
SHSP 2- 25R
2
25
12
40
50
52.4
40
16.2
10
20
12
0.2
SHSP 2- 25L
SHSP 2.5- 25R
2.5
25
16
50
62.5
65.5
50
20.3
12.5
26
15
0.4
SHSP 2.5- 25L
SHSP 3- 25R
3
25
20
60
75
78.6
60
24.3
15
32
20
0.7
SHSP 3- 25L
SHSP 3.5- 25R
3.5
25
25
70
87.5
91.7
70
28.4
17.5
37
22
1.1
SHSP 3.5- 25L
SHSP 4- 25R
4
25
28
80
100
104.8
 80
32.4
20
43
25
1.7
SHSP 4- 25L
SHSP 5- 25R
5
 25
28
100
125
131
100
40.5
25
50
30
3.4
SHSP 5- 25L
SHSP 6- 25R
6
25
28
120
150
157.2
120
48.6
30
61
35
5.4
SHSP 6- 25L



■ 허용전달동력표 (KW)

규격/rpm 100
100
 300
 600
 900
 1200
 1500
 1800
SHSP 1- 25
0.024
 0.08
 0.15
 0.18
 0.24
 0.3
 0.4
SHSP 1.25- 25
0.05
 0.14
 0.27
 0.35
 0.5
 0.59
 0.69
SHSP 1.5- 25
0.09
 0.24
 0.46
 0.6
 0.85
 1
 1.17
SHSP 2- 25
0.2
 0.62
 1.03
 1.55
 1.77
 2.21
 2.66
SHSP 2.5- 25
0.4
 1.21
 2.023.03
 3.46
 4.33
 4.85
SHSP 3- 25
0.74
 1.85
 3.7
 4.76
 6.35
 7.41
 8.89
SHSP 3.5- 25
1.11
 2.78
 5.55
 7.14
 9.53
 11.11
 13.33
SHSP 4- 25
1.69
 4.23
 7.26
 10.9
 13.5
 16.9
 17.9
SHSP 5- 25
 2.87
 7.19
 12.34
 18.53
 22.9
 28.7
 30.4
SHSP 6- 25
4.88
 12.2
 20.9
 31.5
 38.9
 43.05
 -
