SPIRAL BEVEL GEAR | SP2020

페이지 정보

작성자 최고관리자 작성일22-04-05 14:21 조회1,138회 댓글0건

본문

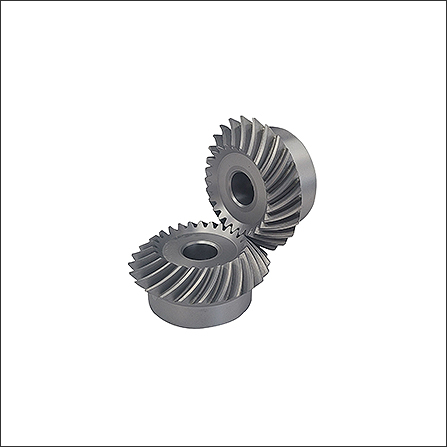

SP2020 베벨기어


⦁ 재질 : SCM440(고주파강) ⦁ 압력각 : 20°
⦁ 속비 : 1/1 ⦁ 비틀림각 : 35°

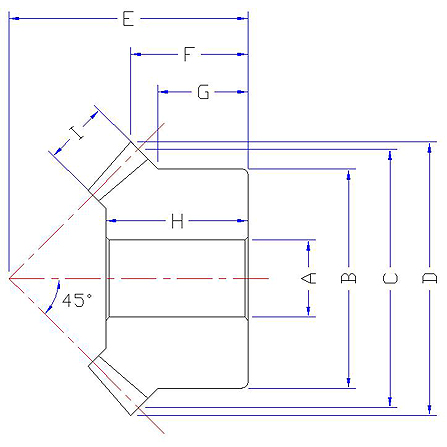

■ 기어외형치수표

규격 / 구분모듈잇수내경보스경

피치원

직경

치선원

직경

조립거리치선거리보스길이내경길이치폭중량
MZABCDEFGHI(kg)
SHSP 1- 20R
1
20
6
16
20
21.2
20
10.6
8
12
5
0.02
SHSP 1- 20L
SHSP 1.25-20R
1.25
20
822
25
26.5
23
11.3
9
13
6
0.04
SHSP 1.25-20L
SHSP 1.5-20R
1.5
20
826
30
31.8
30
15.9
13
19
8
0.07
SHSP 1.5-20L
SHSP 2-20R
220
1234
40
42.4
37
18.2
14
22
10
0.15
 SHSP 2- 20L
SHSP 2.5-20R
2.5
20
1442
50
53
48
24.5
19
29
12
0.3
SHSP 2.5-20L
SHSP 3- 20R
3
20
1650
60
63.6
58
29.8
23
35
15
0.5
 SHSP 3-20L
SHSP 3.5- 20R
3.5
202060
70
74.2
65
32.1
25
40
18
0.8
 SHSP 3.5-20L
SHSP 4-20R
4
202064
80
84.8
75
37.4
27
45
20
1.1
 SHSP 4-20L
SHSP 5-20R
5
20
2580
100
106
90
43
30
54
26
2.1
SHSP 5-20L
SHSP 6-20R
6
20
28100
120
127.2
104
47.6
34
60
30
3.6
SHSP 6-20L



■ 허용전달동력표 (KW)

규격/rpm100
300
600
900
1200
1500
1800
SHSP 1- 20
0.02
0.062
0.12
0.18
0.2
0.25
0.31
SHSP 1.5- 20
0.071
0.21
0.42
0.53
0.71
0.89
1.07
SHSP 2- 20
0.16
0.49
0.83
1.24
1.66
1.77
2.13
SHSP 2.5- 20
0.29
0.89
1.49
2.24
2.56
3.21
3.85
SHSP 3- 20
0.51
1.55
2.59
3.89
4.45
5.56
6.23
SHSP 3.5- 20
0.84
2.11
4.23
5.44
7.25
8.46
10.1
SHSP 4- 20
1.28
3.22
6.44
8.28
10.3
12.8
15.4
SHSP 5- 20
2.56
6.41
10.9
16.4
20.5
25.6
27.1
SHSP 6- 20
4.19
10.4
17.9
25.1
33.5
37
44.4
