STRAIGHT BEVEL GEAR | ST1545
페이지 정보
작성자 최고관리자 작성일22-04-05 14:18 조회200회 댓글0건본문

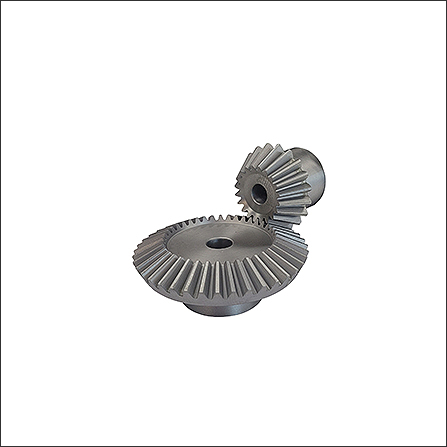

ST1545 베벨기어
⦁ 재질 : S45C | ⦁ 압력각 : 20° |
⦁ 속비 : 1/3 |

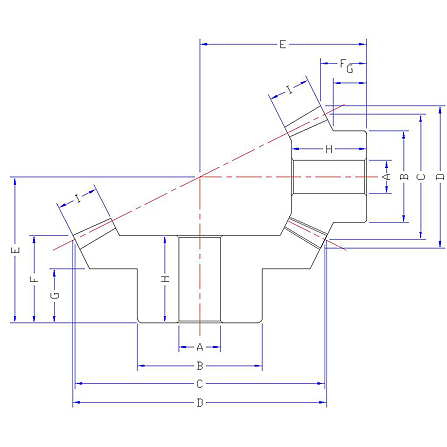

■ 기어외형치수표
규격 / 구분 | 모듈 | 잇수 | 내경 | 보스경 | 피치원 직경 |
치선원 직경 |
조립거리 | 치선거리 | 보스길이 | 내경길이 | 치목 | 중량 |
M | Z | A | B | C | D | E | F | G | H | I | (kg) | |
SHST 1- 4515 |
1 |
45 |
8 |
30 |
45 |
45.37 |
17 |
10 |
5 |
9 |
6 |
(B)0.09 |
SHST 1- 1545 |
15 |
6 |
12 |
15 |
17.67 |
29 |
6.94 |
6.9 |
12 |
(B)0.01 |
||
SHST 1.25- 4515 |
1.25 |
45 |
10 |
34 |
56.25 |
56.7 |
21 |
12.3 |
6 |
12 |
8 |
(B)0.20 |
SHST 1.25- 1545 |
15 |
8 |
15 |
18.75 |
22.1 |
36 |
8.4 |
7.3 |
15 |
(B)0.02 |
||
SHST 1.5- 4515 |
1.5 |
45 |
10 |
36 | 67.5 |
68.06 |
28 |
17.6 |
11 |
17 |
10 |
(B)0.25 |
SHST 1.5- 1545 |
15 |
8 |
18 |
22.5 |
26.5 |
47 |
13.9 |
12.5 |
22.5 |
(B)0.05 |
||
SHST 2- 4515 |
2 |
45 |
12 |
40 |
90 |
90.7 |
40 |
26.1 |
17 |
26 |
15 |
(B)0.70 |
SHST 2- 1545 |
15 |
10 |
40 |
30 |
35.3 |
60 |
15.9 |
14 |
29 |
(B)0.10 |
||
SHST 2.5- 4515 |
2.5 |
45 |
15 |
50 |
112.5 |
113.4 |
50 |
32.7 |
22 |
35 |
20 |
(B)1.00 |
SHST 2.5- 1545 |
15 |
12 |
30 |
37.5 |
44.2 |
75 |
19.9 |
17.5 |
37 |
(B)0.20 |
||
SHST 3- 4515 |
3 |
45 |
20 |
60 |
135 |
136.1 |
55 |
34.2 |
20 |
35 |
23 |
(B)1.80 |
SHST 3- 1545 |
45 |
15 |
38 |
45 |
53 |
90 |
23.8 |
21.3 |
43 |
(B)0.35 |
||
SHST 4- 4515 |
4 |
45 |
20 |
80 |
180 |
181.5 |
70 |
42.2 |
24 |
45 |
30 |
(B)4.00 |
SHST 4- 1545 |
15 |
16 |
50 |
60 |
70.7 |
115 |
26.8 |
23.4 |
52 |
(B)0.70 |
||
SHST 5- 4515 |
5 |
45 |
25 |
90 |
225 |
226.9 |
75 |
40.3 |
20 |
44 |
35 |
(B)6.00 |
SHST 5- 1545 |
15 |
20 |
60 |
75 |
226.9 |
145 |
34.7 |
30 |
65 |
(B)1.40 |
||
SHST 6- 4515 |
6 |
45 |
40 |
160 |
270 |
272.2 |
100 |
58.4 |
25 |
66 |
50 |
(B)8.90 |
SHST 6- 1545 |
15 |
25 |
70 |
90 |
106 |
175 |
42.6 |
36.7 |
86 |
(B)2.40 |
■ 허용전달동력표 (KW)
규격/rpm | 100 |
300 |
600 |
900 |
1200 |
1800 |
SHST 1- 1545 |
0.0028 |
0.0094 |
0.028 |
0.056 |
0.084 |
0.11 |
SHST 1.25- 1545 |
0.0057 |
0.019 |
0.057 |
0.11 |
0.17 |
0.19 |
SHST 1.5- 1545 |
0.01 |
0.034 |
0.1 |
0.2 |
0.25 |
0.34 |
SHST 2- 1545 |
0.026 |
0.087 |
0.26 |
0.52 |
0.65 |
0.87 |
SHST 2.5- 1545 |
0.053 |
0.17 |
0.53 |
0.89 |
1.33 |
1.78 |
SHST 3- 1545 |
0.089 |
0.29 |
0.9 |
1.49 |
2.24 |
2.99 |
SHST 4- 1545 |
0.21 |
0.7 |
2.1 |
3.5 |
5.25 |
6 |
SHST 5- 1545 |
0.39 |
1.31 |
3.27 |
6.55 |
8.42 |
11.2 |
SHST 6- 1545 |
0.74 |
2.49 |
6.23 |
12.4 |
- |
- |
