표준품베벨기어
HOME > 표준품베벨기어

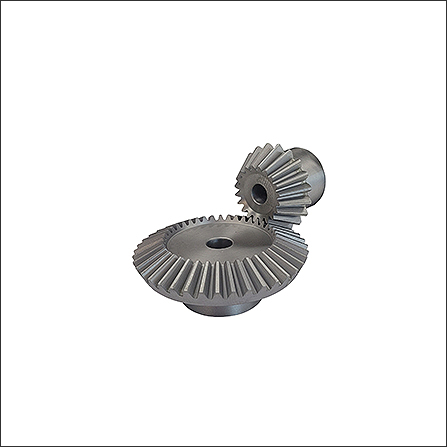

STRAIGHT BEVEL GEAR | ST1845

페이지 정보

작성자 최고관리자 작성일22-04-05 14:18 조회177회 댓글0건

본문

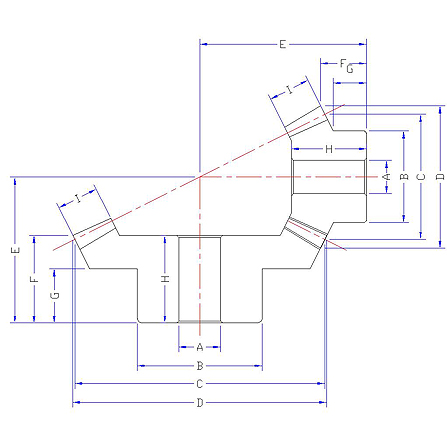

■ 기어외형치수표

규격 / 구분 모듈 잇수 내경 보스경

피치원

직경

치선원

직경

 조립거리 치선거리 보스길이 내경길이 치목 중량
M Z A B C D E F G H I (kg)
SHST 1- 4518
 1
 45
 8
 30
 45
 45.46
 23
 14.57
 10
 15
 7
 (B)0.11
SHST 1- 1845
 18
 6
 15
 18
 20.57
 32
 10
 8.9
 15.5
 (B)0.02
SHST 1.25- 4518
 1.25
 45
 10
 34
 56.2
 56.8
 26
 15.5
 10
 16
 9
 (B)0.17
SHST 1.25- 1845
 18
 8
 19
 22.5
 25.7
 40
 12.5
 11.2
 19.5
 (B)0.05
SHST 1.5- 4518
 1.5
 45
 10
 36
 67.5
 68.2
 30
 17.35
 10
 18
 11
 (B)0.29
SHST 1.5- 1845
 18
 8
 23
 27
 30.86
 45
 12
 10.45
 21
 (B)0.06
SHST 2- 4518
 2
 45
 12
 55
 90
 90.9
 40
 23.1
 15
 25
 14
 (B)0.66
SHST 2- 1845
 18
 10
 32
 36
 41.1
 60
 16
 14.2
 27.5
 (B)0.16
SHST 2.5- 4518
 2.5
 45
 15
 60
 112.5
 113.7
 50
 29
 18
 31
 18
 (B)1.27
SHST 2.5- 1845
 18
 12
 40
 45
 51.3
 72
 17
 14.8
 31.5
 (B)0.29
SHST 3- 4518
 3
 45
 20
 70
 135
 136.4
 60
 34.7
 22
 37
 21
 (B)2.05
SHST 3- 1845
 18
 16
 48
 54
 61.7
 85
 19
 16.3
 36
 (B)0.45
SHST 4- 4518
 4
 45
 20
 100
 180
 181.8
 75
 41.3
 24
 45
 29
 (B)4.80
SHST 4- 1845
 18
 20
 62
 72
 82.3
 110
 22
 18
 46
 (B)1.00
SHST 5- 4518
 5
 45
 25
 120
 225
 227.3
 90
 47.8
 28
 51
 34
 (B)6.50
SHST 5- 1845
 18
 20
 80
 90
 102.9
 135
 25.1
 20.5
 52.5
 (B)1.40



■ 허용전달동력표 (KW)

규격/rpm 30
 100
 300
 600
 900
 1200
SHST 1- 1845
 0.0039
 0.013
 0.039
 0.078
 0.11
 0.13
SHST 1.25- 1845
 0.0078
 0.026
 0.078
 0.15
 0.19
 0.26
SHST 1.5- 1845
 0.013
 0.045
 0.13
 0.27
 0.34
 0.45
SHST 2- 1845
 0.031
 0.1
 0.31
 0.52
 0.78
 1.04
SHST 2.5- 1845
 0.062
 0.2
 0.62
 1.04
 1.56
 2.08
SHST 3- 1845
 0.1
 0.35
 1.06
 1.76
 2.65
 3.03
SHST 4- 1845
 0.25
 0.85
 2.14
 4.28
 5.51
 7.35
SHST 5- 1845
 0.48
 1.6
 4.01
 8.02
 10.3
 12.8
