STRAIGHT BEVEL GEAR | ST1530
페이지 정보
작성자 최고관리자 작성일22-04-05 14:19 조회173회 댓글0건본문

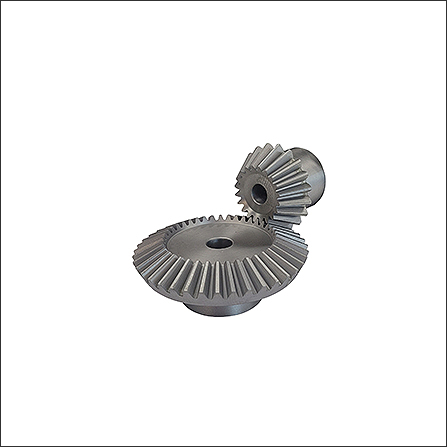

ST1530 베벨기어
| ⦁ 재질 : S45C | ⦁ 압력각 : 20° |
| ⦁ 속비 : 1/2 |

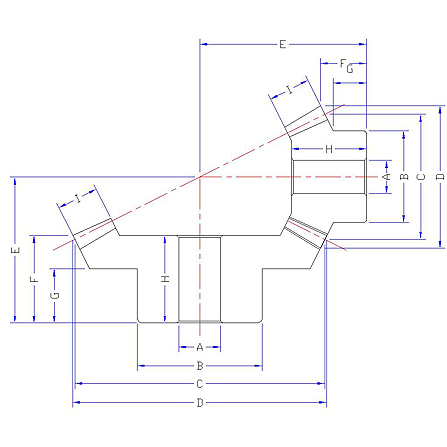

■ 기어외형치수표
| 규격 / 구분 | 모듈 | 잇수 | 내경 | 보스경 | 피치원 직경 |
치선원 직경 |
조립거리 | 치선거리 | 보스길이 | 내경길이 | 치목 | 중량 |
| M | Z | A | B | C | D | E | F | G | H | I | (kg) | |
| SHST 1.5- 3015 |
1.5 |
30 |
8 |
25 |
45 |
45.9 |
25 |
14.63 |
9 |
15 |
8 |
(B)0.06 |
| SHST 1.5- 1530 |
15 |
6 |
16 |
22.5 |
26.1 |
32 |
10.4 |
7.87 |
15.5 |
(B)0.03 |
||
| SHST 2- 3015 |
2 |
30 |
10 |
30 |
60 |
61.2 |
31 |
17.2 |
10 |
18 |
11 |
(B)0.20 |
| SHST 2- 1530 |
15 |
8 |
22 |
30 |
34.8 |
40 |
11.2 |
8 |
18 |
(B)0.06 |
||
| SHST 2.5- 3015 |
2.5 |
30 |
15 |
40 |
75 |
76.5 |
40 |
22.7 |
15 |
24 |
15 |
(B)0.40 |
| SHST 2.5- 1530 |
15 |
12 |
30 |
37.5 |
43.5 |
55 |
19 |
15.6 |
29 |
(B)0.15 |
||
| SHST 3- 3015 |
3 |
30 |
16 |
50 |
90 |
91.8 |
50 |
29.3 |
18 |
30 |
20 |
(B)0.80 |
| SHST 3- 1530 |
15 |
12 |
35 |
45 |
52.3 |
70 |
26.8 |
22.5 |
41 |
(B)0.30 |
||
| SHST 4- 3015 |
4 |
30 |
20 |
70 |
120 |
122.3 |
60 |
32.3 |
20 |
36 |
25 |
(B)1.60 |
| SHST 4- 1530 |
15 |
16 |
50 |
60 |
69.6 |
85 |
27.4 |
22.5 |
46 |
(B)0.70 |
||
| SHST 5- 3015 |
5 |
30 |
20 |
80 |
150 |
152.9 |
75 |
40.4 |
25 |
48 |
30 |
(B)2.70 |
| SHST 5- 1530 |
15 |
20 |
60 |
75 |
87 |
110 |
38 |
31.3 |
58 |
(B)1.30 |
||
| SHST 6-3015 |
6 |
30 |
25 |
90 |
180 |
183.5 |
90 |
48.5 |
30 |
57 |
35 |
(B)3.70 |
| SHST 6- 1530 |
15 |
25 |
70 |
90 |
104.4 |
125 |
38.6 |
30.1 |
63 |
(B)1.80 |
■ 허용전달동력표 (KW)
| 규격/rpm | 100 |
300 |
600 |
900 |
1200 |
1800 |
| SHST 1.5- 1530 |
0.0075 |
0.025 |
0.075 |
0.15 |
0.18 |
0.25 |
| SHST 2- 1530 |
0.018 |
0.06 |
0.18 |
0.36 |
0.45 |
0.6 |
| SHST 2.5- 1530 |
0.037 |
0.12 |
0.37 |
0.62 |
0.93 |
1.24 |
| SHST 3- 1530 |
0.068 |
0.22 |
0.68 |
1.13 |
1.7 |
2.27 |
| SHST 4- 1530 |
0.15 |
0.52 |
1.56 |
2.6 |
3.9 |
4.45 |
| SHST 5- 1530 |
0.29 |
0.99 |
2.48 |
4.96 |
6.38 |
8.51 |
| SHST 6- 1530 |
0.5 |
1.67 |
4.18 |
8.36 |
- |
- |
