STRAIGHT BEVEL GEAR | ST2040

페이지 정보

작성자 최고관리자 작성일22-04-05 14:19 조회174회 댓글0건

본문

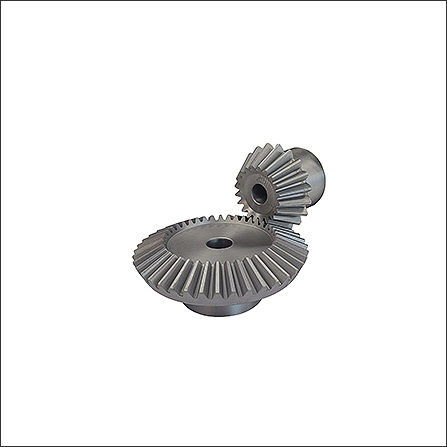

ST2040 베벨기어


⦁ 재질 : S45C ⦁ 압력각 : 20°
⦁ 속비 : 1/2

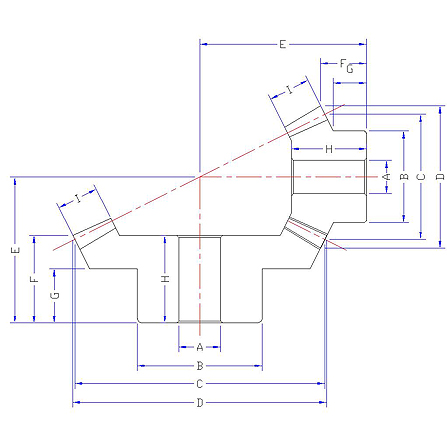

■ 기어외형치수표

규격 / 구분 모듈 잇수 내경 보스경

피치원

직경

치선원

직경

 조립거리 치선거리 보스길이 내경길이 치목 중량
M Z A B C D E F G H I (kg)
SHST 1- 4020
 1
 40
 8
 25
 40
 40.6
 22
 12.6
 8
 12
 6
 (B)0.07
SHST 1- 2040
 20
 6
 16
 20
 22.4
 28
 8.6
 7
 12
 (B)0.02
SHST 1.25- 4020
 1.25
 40
 10
 32
 50
 50.7
 27
 15.2
 10
 16
 8
 (B)0.14
SHST 1.25- 2040
 20
 8
 22
 25
 28
 36
 11.7
 10.2
 17
 (B)0.05
SHST 1.5- 4020
 1.5
 40
 10
 38
 60
 60.9
 35
 20.9
 15
 22
 10
 (B)0.23
SHST 1.5- 2040
 20
 8
 25
 30
 33.6
 46
 16.9
 14.75
 24
 (B)0.09
SHST 2- 4020
 2
 40
 12
 40
 80
 81.2
 45
 26.2
 18
 27
 15
 (B)0.50
SHST 2- 2040
 20
 12
 32
 40
 44.8
 60
 21.2
 18
 32
 (B)0.20
SHST 2.5- 4020
 2.5
 40
 15
 50
 100
 101.5
 55
 31.5
 20
 35
 20
 (B)1.10
SHST 2.5- 2040
 20
 12
 40
 50
 56
 75
 26.5
 22.5
 41
 (B)0.40
SHST 3- 4020
 3
 40
 20
 70
 120
 121.7
 65
 36.8
 24
 38
 22
 (B)1.60
SHST 3- 2040
 20
 16
 50
 60
 67.2
 90
 31.8
 27.5
 47
 (B)0.70
SHST 4- 4020
 4
 40
 20
 80
 160
 162.4
 80
 42.3
 28
 50
 28
 (B)3.30
SHST 4- 2040
 20
 20
 60
 80
 89.6
 120
 42.4
 35
 63
 (B)1.50
SHST 5- 4020
 5
 40
 25
 100
 200
 202.9
 90
 42.9
 26
 45
 30
 (B)6.00
SHST 5- 2040
 20
 20
 80
 100
 112
 140
 43
 35
 62
 (B)2.90
SHST 6- 4020
 6
 40
 30
 120
 240
 243.5
 105
 48.5
 20
 58
 40
 (B)6.00
SHST 6- 2040
 20
 25
 90
 120
 134.4
 160
 43.6
 32.6
 70
 (B)4.10



■ 허용전달동력표 (KW)

규격/rpm 30
 100
 300
 600
 900
 1200
SHST 1- 2040
 0.0038
 0.012
 0.038
 0.077
 0.11
 0.12
SHST 1.25- 2040
 0.0078
 0.026
 0.078
 0.15
 0.19
 0.26
SHST 1.5- 2040
 0.013
 0.046
 0.13
 0.27
 0.34
 0.46
SHST 2- 2040
 0.035
 0.11
 0.35
 0.59
 0.89
 1.18
SHST 2.5- 2040
 0.072
 0.24
 0.72
 1.2
 1.8
 2.06
SHST 3- 2040
 0.11
 0.39
 1.18
 1.97
 2.96
 3.38
SHST 4- 2040
 0.27
 0.91
 2.27
 4.55
 5.85
 7.28
SHST 5- 2040
 0.48
 1.6
 4.01
 6.88
 10.3
 12.8
SHST 6- 2040
 0.88
 2.94
 7.37
 -
 -
 -
