STRAIGHT BEVEL GEAR | ST2030
페이지 정보
작성자 최고관리자 작성일22-04-05 14:19 조회187회 댓글0건본문

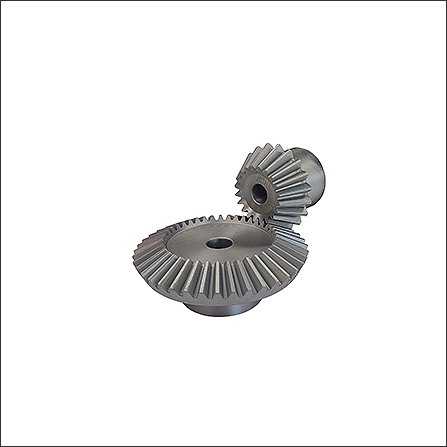

ST2030 베벨기어
| ⦁ 재질 : S45C | ⦁ 압력각 : 20° |
| ⦁ 속비 : 1/1.5 |
■ 기어외형치수표
| 규격 / 구분 | 모듈 | 잇수 | 내경 | 보스경 | 피치원 직경 |
치선원 직경 |
조립거리 | 치선거리 | 보스길이 | 내경길이 | 치목 | 중량 |
| M | Z | A | B | C | D | E | F | G | H | I | (kg) | |
| SHST 1.5- 3020 |
1.5 |
30 |
10 |
30 |
45 |
46.24 |
28 | 13.93 |
8 |
16 |
9 |
(B)0.13 |
| SHST 1.5- 2030 |
20 |
8 |
25 |
30 |
33.13 |
33 |
11.55 |
8.8 |
17 |
(B)0.06 |
||
| SHST 2- 3020 |
2 |
30 |
10 |
35 |
60 |
61.6 |
40 |
21.2 |
15 |
23 |
11 |
(B)0.25 |
| SHST 2- 2030 |
20 |
10 |
30 |
40 |
44.2 |
45 |
16.4 |
11.7 |
22 |
(B)0.12 |
||
| SHST 2.5- 3020 |
2.5 |
30 |
15 |
45 |
75 |
77 |
50 |
26.6 |
18 |
30 |
15 |
(B)0.55 |
| SHST 2.5- 2030 |
20 |
12 |
35 |
50 |
55.2 |
55 |
19.2 |
12.5 |
28 |
(B)0.23 |
||
| SHST 3- 3020 |
3 |
30 |
15 |
50 |
90 |
92.5 |
55 |
26.9 |
17 |
31 |
17 |
(B)0.80 |
| SHST 3- 2030 |
20 |
15 |
45 |
60 |
66.3 |
70 |
27.1 |
20.5 |
37 |
(B)0.50 |
||
| SHST 4- 3020 |
4 |
30 |
20 |
70 |
120 |
123.3 |
75 |
37.5 |
25 |
40 |
20 |
(B)1.80 |
| SHST 4- 2030 |
20 |
15 |
60 |
80 |
88.3 |
90 |
32.8 |
23.4 |
43 |
(B)1.10 |
||
| SHST 5- 3020 |
5 |
30 |
25 |
90 |
150 |
154.1 |
90 |
43.1 |
24 |
50 |
30 |
(B)4.40 |
| SHST 5- 2030 |
20 |
20 |
80 |
100 |
110.8 |
110 |
38.5 |
28.3 |
56 |
(B)2.50 |
■ 허용전달동력표 (KW)
| 규격/rpm | 30 |
100 |
300 |
600 |
900 |
1200 |
| SHST 1.5- 2030 |
0.011 |
0.038 |
0.11 |
0.23 |
0.29 |
0.38 |
| SHST 2- 2030 |
0.026 |
0.087 |
0.26 |
0.43 |
0.65 |
0.87 |
| SHST 2.5- 2030 |
0.053 |
0.17 |
0.53 |
0.89 |
1.34 |
1.53 |
| SHST 3- 2030 |
0.0889 |
0.29 |
0.89 |
1.49 |
2.24 |
2.56 |
| SHST 4- 2030 |
0.19 |
0.65 |
1.63 |
3.26 |
4.2 |
5.22 |
| SHST 5- 2030 |
0.43 |
1.43 |
3.58 |
6.15 |
9.22 |
11.4 |
