STRAIGHT BEVEL GEAR | ST1616
페이지 정보
작성자 최고관리자 작성일22-04-05 14:19 조회203회 댓글0건본문
ST1616 베벨기어
| ⦁ 재질 : S45C | ⦁ 압력각 : 20° |
| ⦁ 속비 : 1/1 |

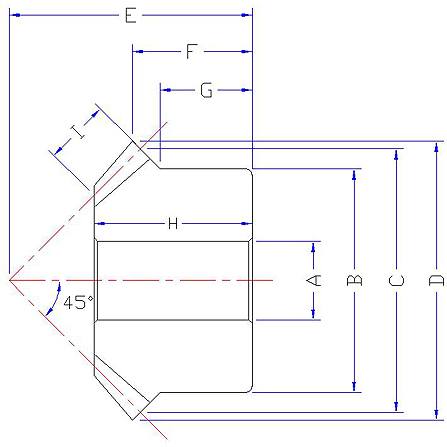

■ 기어외형치수표
| 규격 / 구분 | 모듈 | 잇수 | 내경 | 보스경 | 피치원 직경 |
치선원 직경 |
조립거리 | 치선거리 | 보스길이 | 내경길이 | 치폭 | 중량 |
| M | Z | A | B | C | D | E | F | G | H | I | (kg) | |
| SHST 2- 16 |
2 |
16 |
10 |
27 |
32 |
34.8 |
30 |
15.4 |
11.5 |
19 |
7 |
(B)0.09 |
| SHST 2.5- 16 |
2.5 |
16 |
12 |
34 |
40 |
43.5 |
35 |
16.8 |
12 |
21 |
9 |
(B)0.13 |
| SHST 3- 16 |
3 |
16 |
14 |
42 |
48 |
52.2 |
40 |
18.1 |
13 |
23 |
11 |
(B)0.22 |
| SHST 4- 16 |
4 |
16 |
16 |
55 |
64 |
69.7 |
50 |
20.8 |
13.5 |
28 |
14 |
(B)0.48 |
| SHST 5- 16 |
5 |
16 |
20 |
70 |
80 |
87.1 |
65 |
28.5 |
20 |
37 |
17 |
(B)1.0 |
■ 허용전달동력표 (KW)
| 규격/rpm | 30 |
100 |
300 |
600 |
900 |
1200 |
| SHST 2- 16 |
0.011 |
0.037 |
0.11 |
0.18 |
0.28 |
0.37 |
| SHST 2.5- 16 |
0.021 |
0.071 |
0.21 |
0.35 |
0.53 |
0.71 |
| SHST 3- 16 |
0.036 |
0.12 |
0.36 |
0.61 |
0.91 |
1.04 |
| SHST 4- 16 |
0.09 |
0.3 |
0.75 |
1.51 |
1.94 |
2.59 |
| SHST 5- 16 |
0.17 |
0.57 |
1.43 |
2.87 |
3.7 |
4.6 |
