STRAIGHT BEVEL GEAR | ST3030
페이지 정보
작성자 최고관리자 작성일22-04-05 14:20 조회191회 댓글0건본문

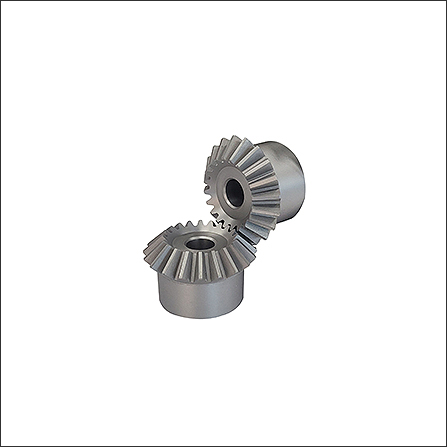

ST3030 베벨기어
| ⦁ 재질 : S45C | ⦁ 압력각 : 20° |
| ⦁ 속비 : 1/1 |

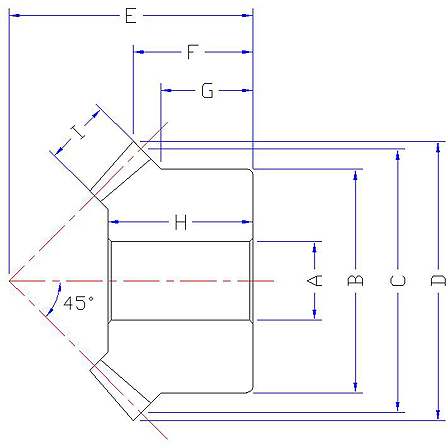

■ 기어외형치수표
| 규격 / 구분 | 모듈 | 잇수 | 내경 | 보스경 | 피치원 직경 |
치선원 직경 |
조립거리 | 치선거리 | 보스길이 | 내경길이 | 치폭 | 중량 |
| M | Z | A | B | C | D | E | F | G | H | I | (kg) | |
| SHST 1- 30 |
1 |
30 |
8 |
24 |
30 |
31.4 |
28 |
13.7 |
10 |
16 |
6 |
(B)0.05 |
| SHST 1.25- 30 |
1.25 |
30 |
10 |
30 |
37.5 |
39.27 |
36 |
18.13 |
13.5 |
21 |
8 |
(B)0.13 |
| SHST 1.5- 30 |
1.5 |
30 |
10 |
36 |
45 |
47.12 |
43 |
21.56 |
16 |
25 |
10 |
(B)0.20 |
| SHST 2- 30 |
2 |
30 |
12 |
45 |
60 |
62.8 |
50 |
21.4 |
12.5 |
25 |
12 |
(B)0.37 |
| SHST 2.5- 30 |
2.5 |
30 |
16 |
60 |
75 |
78.5 |
62 |
26.3 |
17 |
32 |
15 |
(B)0.77 |
| SHST 3- 30 |
3 |
30 |
20 |
70 |
90 |
94.2 |
75 |
32.1 |
20 |
40 |
20 |
(B)1.3 |
| SHST 3.5- 30 |
3.5 |
30 |
25 |
90 |
105 |
110 |
85 |
35 |
25 |
45 |
22 |
(B)2.3 |
| SHST 4- 30 |
4 |
30 |
28 |
100 |
120 |
125.6 |
95 |
37.8 |
25 |
50 |
25 |
(B)3.2 |
| SHST 5- 30 |
5 |
30 |
30 |
130 |
150 |
157.1 |
120 |
48.5 |
35 |
62 |
30 |
(B)6.0 |
| SHST 6- 30 |
6 |
30 |
30 |
160 |
180 |
188.5 |
130 |
44.3 |
30 |
60 |
35 |
(B)8.5 |
■ 허용전달동력표 (KW)
| 규격/rpm | 30 |
100 |
300 |
600 |
900 |
1200 |
| SHST 1- 30 |
0.0058 |
0.019 |
0.058 |
0.11 |
0.14 |
0.19 |
| SHST 1.25- 30 |
0.011 |
0.039 |
0.11 |
0.19 |
0.29 |
0.39 |
| SHST 1.5- 30 |
0.021 |
0.07 |
0.21 |
0.35 |
0.52 |
0.7 |
| SHST 2- 30 |
0.046 |
0.15 |
0.46 |
0.77 |
1.165 |
1.33 |
| SHST 2.5- 30 |
0.091 |
0.3 |
0.76 |
1.52 |
1.95 |
2.6 |
| SHST 3- 30 |
0.16 |
0.56 |
1.4 |
2.81 |
3.62 |
4.5 |
| SHST 3.5- 30 |
0.25 |
0.86 |
2.15 |
3.69 |
5.53 |
6.89 |
| SHST 4- 30 |
0.38 |
1.28 |
3.2 |
5.49 |
7.68 |
10.2 |
| SHST 5- 30 |
0.73 |
2.43 |
6.08 |
10.4 |
14.6 |
17.1 |
| SHST 6- 30 |
1.1 |
3.64 |
9.12 |
15.6 |
21.9 |
25.6 |
