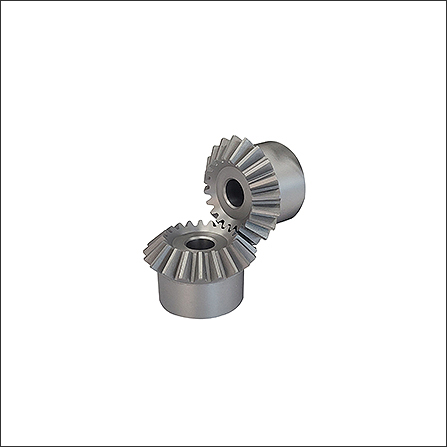

STRAIGHT BEVEL GEAR | ST2525
페이지 정보
작성자 최고관리자 작성일22-04-05 14:20 조회179회 댓글0건본문
ST2525 베벨기어
| ⦁ 재질 : S45C | ⦁ 압력각 : 20° |
| ⦁ 속비 : 1/1 |

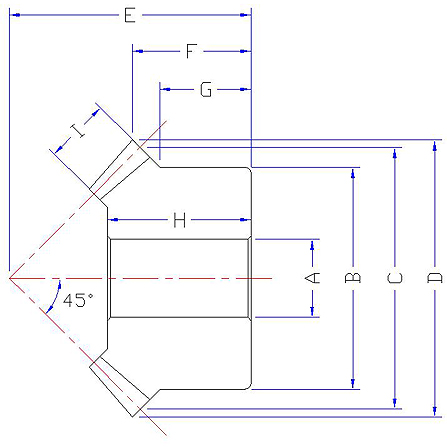

■ 기어외형치수표
| 규격 / 구분 | 모듈 | 잇수 | 내경 | 보스경 | 피치원 직경 |
치선원 직경 |
조립거리 | 치선거리 | 보스길이 | 내경길이 | 치폭 | 중량 |
| M | Z | A | B | C | D | E | F | G | H | I | (kg) | |
| SHST 1- 25 |
1 |
25 |
8 |
20 |
25 |
26.4 |
23 |
11.2 |
8 |
14 |
6 |
(B)0.04 |
| SHST 1.25- 25 |
1.25 |
25 |
8 |
25 |
31.25 |
33 |
28 |
13.2 |
9.25 |
16 |
7 |
(B)0.06 |
| SHST 1.5- 25 |
1.5 |
25 |
10 |
30 |
37.5 |
39.6 |
34 |
16.3 |
11.5 |
19 |
9 |
(B)0.14 |
| SHST 2- 25 |
2 |
25 |
12 |
40 |
50 |
52.8 |
40 |
16.4 |
10 |
20 |
12 |
(B)0.20 |
| SHST 2.5- 25 |
2.5 |
25 |
16 |
50 |
62.5 |
66 | 50 |
20.5 |
12.5 |
26 |
15 |
(B)0.40 |
| SHST 3- 25 |
3 |
25 |
20 |
60 |
75 |
79.2 |
60 |
24.6 |
15 |
32 |
20 |
(B)0.70 |
| SHST 3.5- 25 |
3.5 |
25 |
25 |
70 |
87.5 |
92.4 |
70 |
28.7 |
17.5 |
37 |
22 |
(B)1.10 |
| SHST 4- 25 |
4 |
25 |
28 |
80 |
100 |
105.6 |
80 |
32.8 |
20 |
42 |
25 |
(B)1.70 |
| SHST 5- 25 |
5 |
25 |
28 |
100 |
125 |
132 |
100 |
41 |
25 |
50 |
30 |
(B)3.4 |
| SHST 6- 25 |
6 |
25 |
30 |
120 |
150 |
158.5 |
120 |
49.2 |
30 |
61 |
35 |
(B)5.4 |
■ 허용전달동력표 (KW)
| 규격/rpm | 30 |
100 |
300 |
600 |
900 |
1200 |
| SHST 1- 25 |
0.0043 |
0.014 |
0.043 |
0.086 |
0.1 |
0.14 |
| SHST 1.25- 25 |
0.008 |
0.026 |
0.08 |
0.16 |
0.2 |
0.26 |
| SHST 1.5- 25 |
0.014 |
0.048 |
0.14 |
0.24 |
0.36 |
0.48 |
| SHST 2- 25 |
0.034 |
0.11 |
0.34 |
0.57 |
0.86 |
0.98 |
| SHST 2.5- 25 |
0.067 |
0.22 |
0.67 |
1.12 |
1.68 |
1.92 |
| SHST 3- 25 |
0.12 |
0.41 |
1.03 |
2.06 |
2.65 |
3.53 |
| SHST 3.5- 25 |
0.19 |
0.63 |
1.58 |
3.16 |
4.07 |
5.07 |
| SHST 4- 25 |
0.28 |
0.94 |
2.35 |
4.04 |
6.06 |
7.54 |
| SHST 5- 25 |
0.53 |
1.79 |
4.49 |
7.7 |
10.7 |
14.3 |
| SHST 6- 25 |
0.9 |
3.02 |
7.56 |
12.9 |
18.1 |
21.3 |
