STRAIGHT BEVEL GEAR | ST2020
페이지 정보
작성자 최고관리자 작성일22-04-05 14:20 조회215회 댓글0건본문

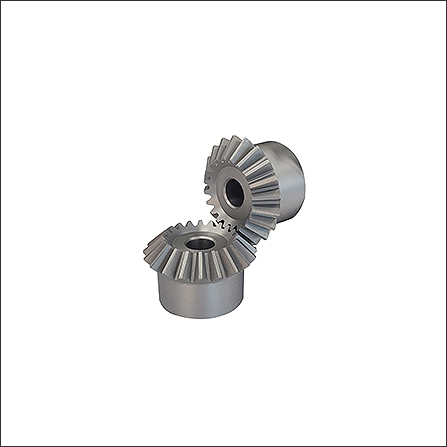

ST2020 베벨기어
| ⦁ 재질 : S45C | ⦁ 압력각 : 20° |
| ⦁ 속비 : 1/1 |

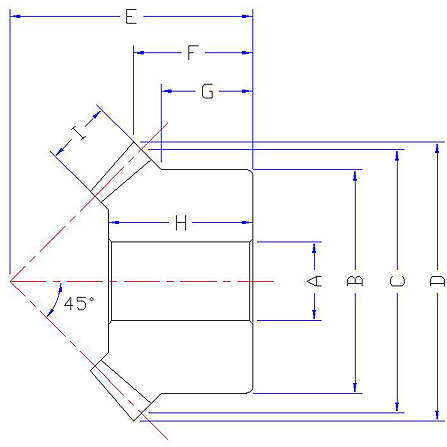

■ 기어외형치수표
| 규격 / 구분 | 모듈 | 잇수 | 내경 | 보스경 | 피치원 직경 |
치선원 직경 |
조립거리 | 치선거리 | 보스길이 | 내경길이 | 치폭 | 중량 |
| M | Z | A | B | C | D | E | F | G | H | I | (kg) | |
| SHST 1- 20 |
1 |
20 |
6 |
16 |
20 |
21.4 |
20 |
10.7 |
8 |
12 |
5 |
(B)0.02 |
| SHST 1.25- 20 |
1.25 |
20 |
8 |
22 |
25 |
26.8 |
23 |
11.3 |
9 |
13 |
6 |
(B)0.04 |
| SHST 1.5- 20 |
1.5 |
20 |
8 |
26 |
30 |
32.1 |
30 |
16.1 |
13 |
19 |
8 |
(B)0.07 |
| SHST 2- 20 |
2 |
20 |
12 |
34 |
40 |
42.8 |
37 |
18.4 |
14 |
22 |
10 |
(B)0.15 |
| SHST 2.5- 20 |
2.5 |
20 |
14 |
42 |
50 |
53.5 |
48 |
24.8 |
19 |
29 |
12 |
(B)0.30 |
| SHST 3- 20 |
3 |
20 |
16 |
50 |
60 |
64.2 |
58 |
30.1 |
23 |
35 |
15 |
(B)0.50 |
| SHST 3.5- 20 |
3.5 |
20 |
20 |
60 |
70 |
74.9 |
65 |
32.5 |
25 |
40 |
18 |
(B)0.80 |
| SHST 4- 20 |
4 |
20 |
20 |
64 |
80 |
85.6 |
75 |
37.8 |
27 |
45 |
20 |
(B)1.10 |
| SHST 5- 20 |
5 |
20 |
25 |
80 |
100 |
107 |
90 |
43.5 |
30 |
54 |
26 |
(B)2.10 |
| SHST 6- 20 |
6 |
20 |
28 |
100 |
120 |
128.5 |
104 |
48.2 |
34 |
60 |
30 |
(B)3.60 |
■ 허용전달동력표 (KW)
| 규격/rpm | 30 |
100 |
300 |
600 |
900 |
1200 |
| SHST 1- 20 |
0.0026 |
0.0087 |
0.026 |
0.052 |
0.078 |
0.087 |
| SHST 1.25- 20 |
0.0049 |
0.016 |
0.049 |
0.099 |
0.12 |
0.16 |
| SHST 1.5- 20 |
0.0091 |
0.03 |
0.091 |
0.18 |
0.22 |
0.3 |
| SHST 2- 20 |
0.02 |
0.069 |
0.2 |
0.34 |
0.52 |
0.69 |
| SHST 2.5- 20 |
0.039 |
0.13 |
0.39 |
0.66 |
0.99 |
1.14 |
| SHST 3- 20 |
0.07 |
0.23 |
0.7 |
1.17 |
1.76 |
1.14 |
| SHST 3.5- 20 |
0.11 |
0.38 |
0.95 |
1.9 |
2.44 |
3.25 |
| SHST 4- 20 |
0.16 |
0.55 |
1.39 |
2.79 |
3.59 |
4.46 |
| SHST 5- 20 |
0.33 |
1.11 |
2.78 |
4.78 |
7.17 |
8.92 |
| SHST 6- 20 |
0.56 |
1.86 |
4.66 |
8 |
11.2 |
14.9 |
