20M-F430
페이지 정보
작성자 최고관리자 작성일22-05-18 17:59 조회324회 댓글0건첨부파일
-
SH20M-F430 기본형.dwg
(1.2M)
24회 다운로드
DATE : 2022-11-28 14:07:41
-
SH20M-F430 감속형.dwg
(1.2M)
15회 다운로드
DATE : 2022-11-28 14:07:41
-
SH20M-F430 증속형.dwg
(1.2M)
13회 다운로드
DATE : 2022-11-28 14:07:41
-
SH20M-F430 4축형.dwg
(1.3M)
13회 다운로드
DATE : 2022-11-28 14:07:41
본문

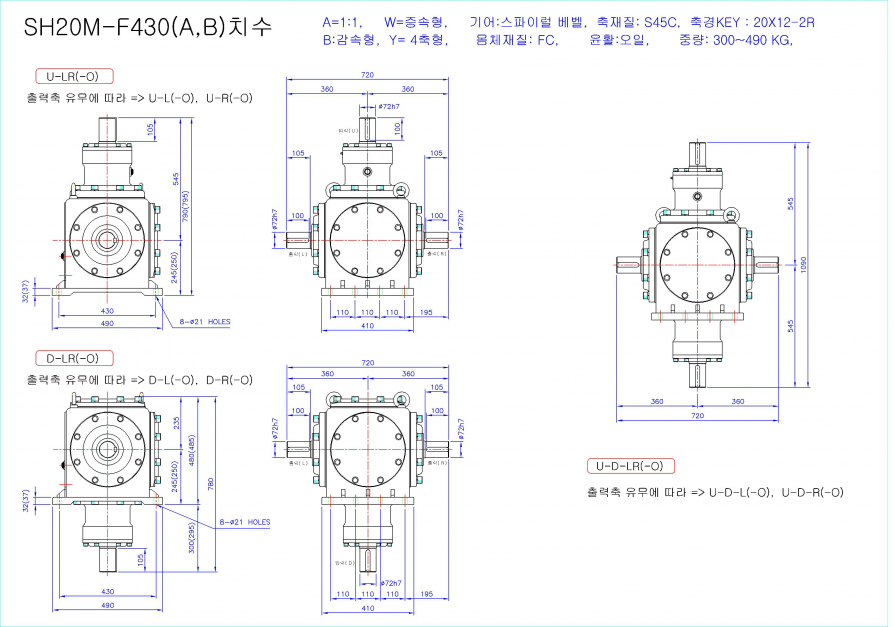

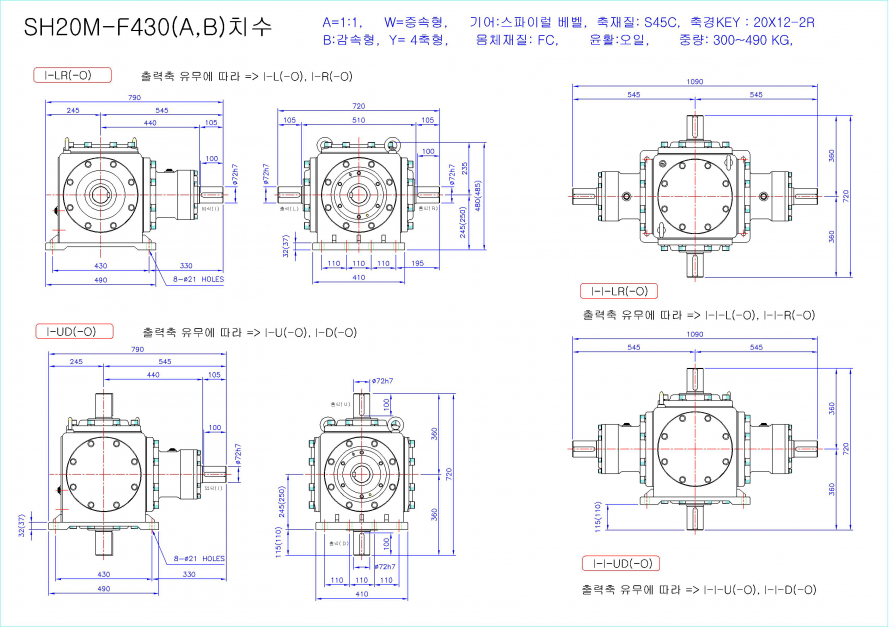

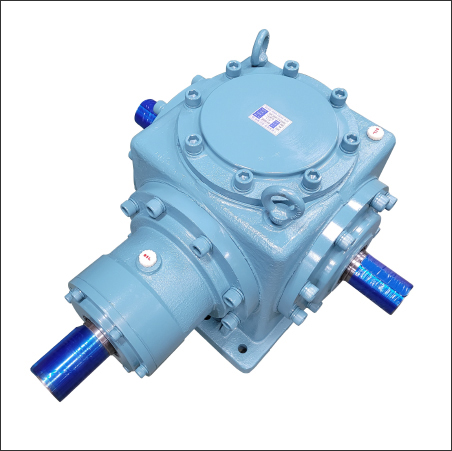

SH20M-F430
| ⦁ 중량 : 300KG | ⦁ 윤활 : OIL |
| ⦁ 몸체 재질 : FC |
■ 구동능력표
*속비 1:1
| 형번/입력축(r.p.m) |
1750 |
1450 |
1150 |
870 |
580 |
400 |
300 |
200 |
150 |
100 |
50 |
10 |
|
SH20M-F430(A) |
입출력 Kw |
- |
- |
212 |
175 |
131 |
101 |
81.6 |
62.4 |
51 |
34.4 |
17.2 |
3.5 |
출력축토르크(kgf-m) |
- |
- |
170 |
186 |
209 |
233 |
252 |
62.4 |
315 |
318 |
318 |
324 |
|
*속비 2:1
| 형번/입력축(r.p.m) |
1750 |
1450 |
1150 |
870 |
580 |
400 |
300 |
200 |
150 |
100 |
50 |
10 |
|
SH20M-F430(B) |
입출력 Kw |
- |
127 |
102 |
79 |
54.2 |
38.2 |
29.1 |
19.7 |
15 |
10.1 |
5.16 |
1.06 |
출력축토르크(kgf-m) |
- |
161 |
164 |
168 |
173 |
176 |
179 |
182 |
185 |
187 |
190 |
196 |
|
