본문

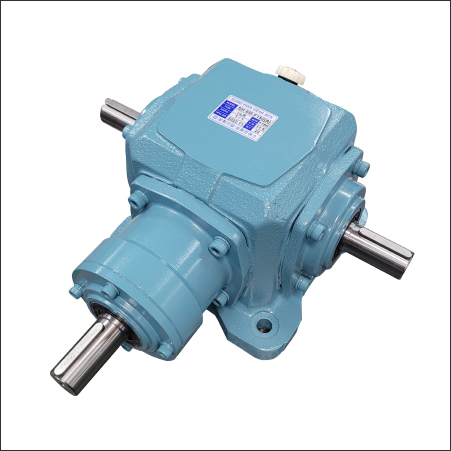

SH6M-F152
| ⦁ 중량 : 23KG | ⦁ 윤활 : OIL |
| ⦁ 몸체 재질 : FC |
■ 구동능력표
*속비 1:1
| 형번/입력축(r.p.m) |
1750 |
1450 |
1150 |
870 |
580 |
400 |
300 |
200 |
150 |
100 |
50 |
10 |
|
SH 6M-F152(A) |
입출력 Kw |
15.4 |
13.5 |
11.5 |
9.46 |
7.11 |
5.19 |
3.94 |
2.67 |
2.02 |
1.36 |
0.693 |
0.142 |
출력축토르크(kgf-m) |
8.4 |
8.82 |
9.54 |
10.4 |
11.7 |
12.4 |
12.5 |
12.7 |
12.8 |
13 |
13.2 |
13.5 |
|
*속비 2:1
| 형번/입력축(r.p.m) |
1750 |
1450 |
1150 |
870 |
580 |
400 |
300 |
200 |
150 |
100 |
50 |
10 |
|
SH 6M-F152(B) |
입출력 Kw |
9.5 |
8.01 |
6.4 |
4.91 |
3.34 |
2.34 |
1.77 |
1.19 |
0.902 |
0.607 |
0.307 |
0.062 |
출력축토르크(kgf-m) |
10.3 |
10.4 |
10.6 |
10.7 |
11 |
11.1 |
11.2 |
11.3 |
11.4 |
11.6 |
11.7 |
11.8 |
|
*속비 1.5:1
| 형번/입력축(r.p.m) |
1750 |
1450 |
1150 |
870 |
580 |
400 |
300 |
200 |
150 |
100 |
50 |
10 |
|
SH 6M-F152(B) |
입출력 Kw |
13.6 |
12.1 |
9.99 |
7.68 |
5.23 |
3.67 |
2.78 |
1.88 |
1.42 |
0.957 |
0.485 |
0.099 |
출력축토르크(kgf-m) |
11.2 |
11.9 |
12.4 |
12.6 |
12.9 |
13.1 |
13.2 |
13.4 |
13.5 |
13.7 |
13.9 |
14.2 |
|
*속비 2.5:1
| 형번/입력축(r.p.m) |
1750 |
1450 |
1150 |
870 |
580 |
400 |
300 |
200 |
150 |
100 |
50 |
10 |
|
SH 6M-F152(B) |
입출력 Kw |
7.13 |
6.01 |
4.79 |
3.68 |
2.49 |
1.74 |
1.32 |
0.889 |
0.671 |
0.451 |
0.228 |
0.046 |
출력축토르크(kgf-m) |
9.72 |
9.82 |
9.92 |
10.1 |
10.2 |
10.3 |
10.5 |
10.6 |
10.6 |
10.7 |
10.8 |
11 |
|
*속비 3:1
| 형번/입력축(r.p.m) |
1750 |
1450 |
1150 |
870 |
580 |
400 |
300 |
200 |
150 |
100 |
50 |
10 |
|
SH 6M-F152(B) |
입출력 Kw |
5.79 |
4.88 |
3.89 |
2.98 |
2.02 |
1.41 |
1.07 |
0.718 |
0.542 |
0.364 |
0.184 |
0.037 |
출력축토르크(kgf-m) |
9.46 |
9.55 |
9.67 |
9.79 |
9.96 |
10.1 |
10.2 |
10.2 |
10.3 |
10.4 |
10.5 |
10.6 |
|
