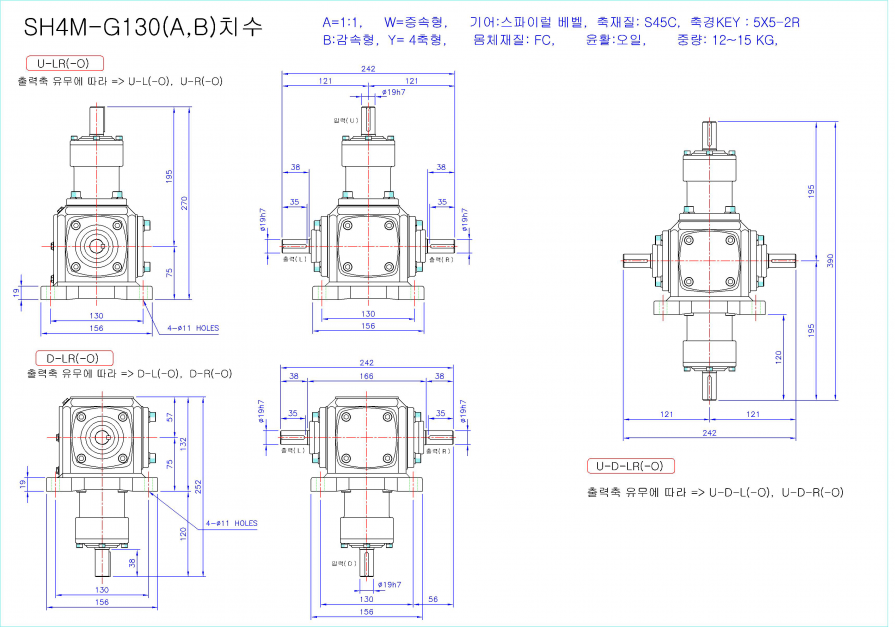

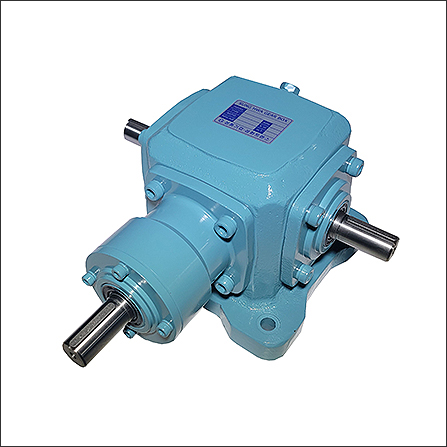

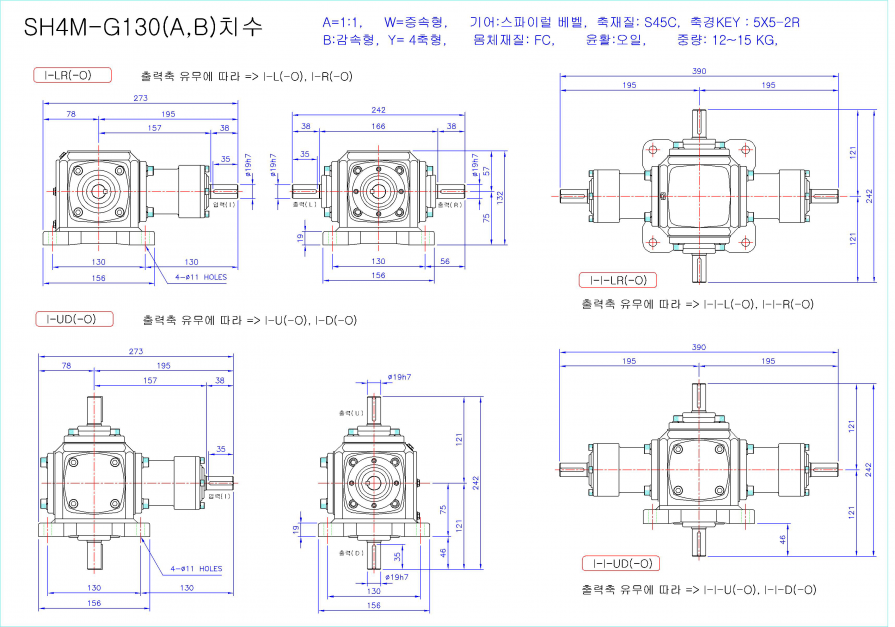

SH4M-G130
| ⦁ 중량 : 12KG | ⦁ 윤활 : OIL |
| ⦁ 몸체 재질 : FC |
■ 구동능력표
*속비 1:1
| 형번/입력축(r.p.m) |
1750 |
1450 |
1150 |
870 |
580 |
400 |
300 |
200 |
150 |
100 |
50 |
10 |
|
| SH 4M-G130(A) |
입출력 Kw |
5.61 | 4.98 | 4.19 |
3.46 |
2.45 |
1.72 |
1.3 |
0.88 |
0.665 |
0.448 |
0.227 |
0.046 |
출력축토르크(kgf-m) |
3.06 |
3.25 |
3.48 |
3.8 |
4.03 |
4.1 |
4.13 |
4.2 |
4.23 |
4.28 |
4.33 |
4.39 |
|
*속비 2:1
| 형번/입력축(r.p.m) |
1750 |
1450 |
1150 |
870 |
580 |
400 |
300 |
200 |
150 |
100 |
50 |
10 |
|
| SH 4M-G130(B) |
입출력 Kw |
3.97 |
3.34 |
2.67 |
2.04 |
1.38 |
0.968 |
0.732 |
0.493 |
0.372 |
0.25 |
0.126 |
0.026 |
출력축토르크(kgf-m) |
4.33 |
4.37 |
4.43 |
4.47 |
4.53 |
4.6 |
4.64 |
4.7 |
4.72 |
4.76 |
4.8 |
4.95 |
|
