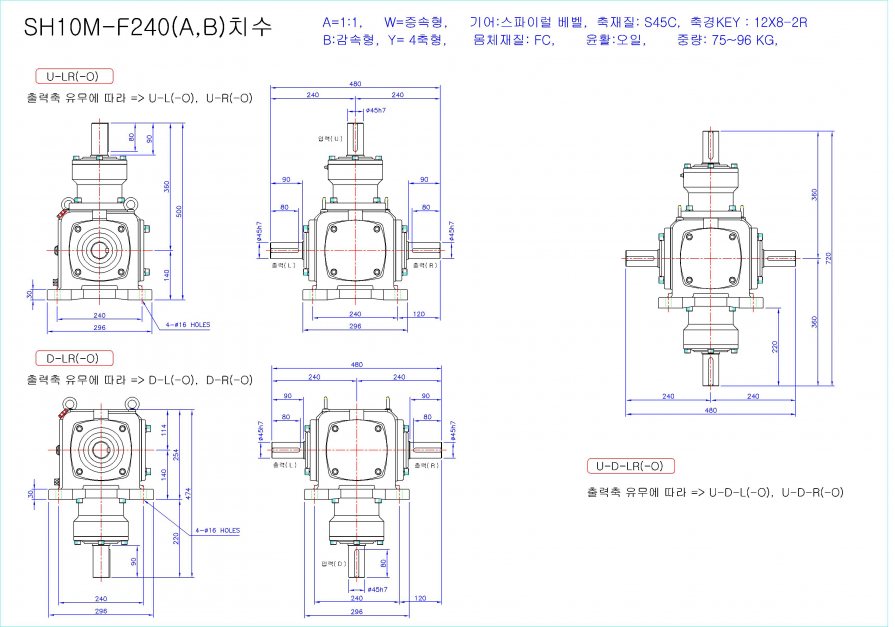

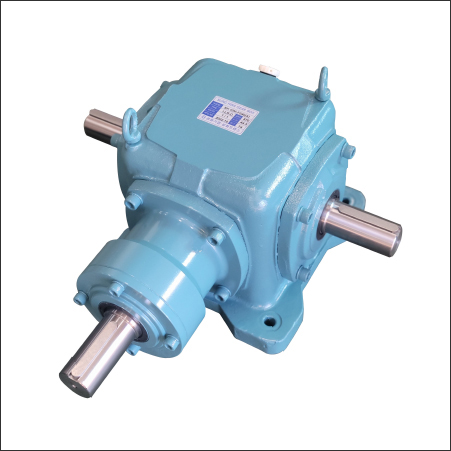

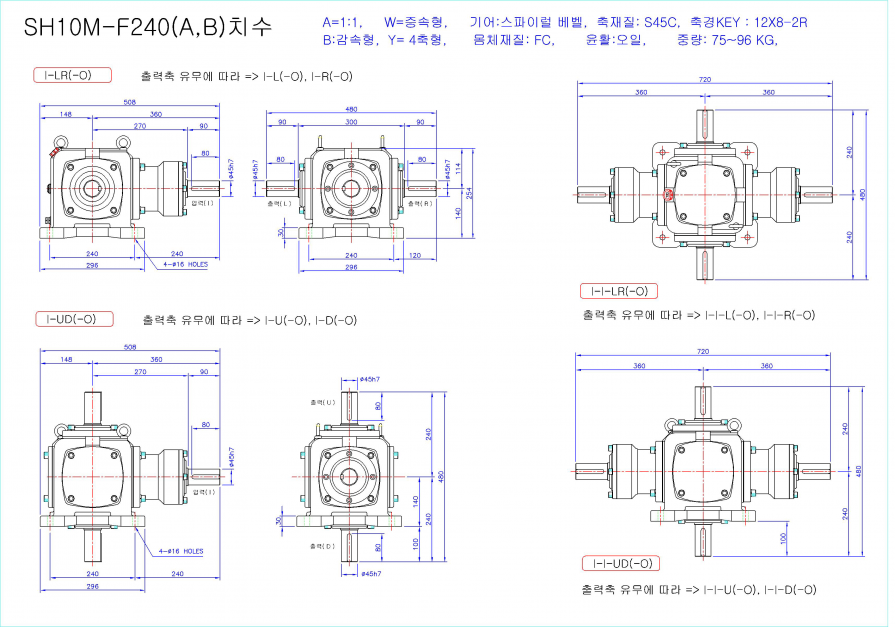

SH10M-F240
| ⦁ 중량 : 75KG | ⦁ 윤활 : OIL |
| ⦁ 몸체 재질 : FC |
■ 구동능력표
*속비 1:1
| 형번/입력축(r.p.m) |
1750 |
1450 |
1150 |
870 |
580 |
400 |
300 |
200 |
150 |
100 |
50 |
10 |
|
SH 10M-F240(A) |
입출력 Kw |
67.3 |
58.9 |
50.1 |
41 |
30.5 |
21.5 |
16.4 |
11.1 |
8.46 |
5.72 |
2.91 |
0.599 |
출력축토르크(kgf-m) |
36.7 |
38.5 |
41.6 |
45 |
50.2 |
51.3 |
52.2 |
53 |
53.8 |
54.6 |
55.5 |
57.2 |
|
*속비 2:1
| 형번/입력축(r.p.m) |
1750 |
1450 |
1150 |
870 |
580 |
400 |
300 |
200 |
150 |
100 |
50 |
10 |
|
SH 10M-F240(B) |
입출력 Kw |
28.2 |
23.9 |
19.1 |
14.7 |
10 |
7.04 |
5.34 |
3.61 |
2.73 |
1.84 |
0.934 |
0.191 |
출력축토르크(kgf-m) |
30.8 |
31.1 |
31.5 |
32.1 |
32.9 |
33.5 |
33.9 |
34.5 |
34.7 |
35.1 |
35.6 |
36.4 |
|
*속비 1.5:1
| 형번/입력축(r.p.m) |
1750 |
1450 |
1150 |
870 |
580 |
400 |
300 |
200 |
150 |
100 |
50 |
10 |
|
SH 10M-F240(B) |
입출력 Kw |
46 |
39 |
31.2 |
24.1 |
16.4 |
11.6 |
8.79 |
5.95 |
4.51 |
3.04 |
1.55 |
0.316 |
출력축토르크(kgf-m) |
37.6 |
38.2 |
38.8 |
24.1 |
40.4 |
41.4 |
41.9 |
42.6 |
43 |
43.5 |
44.4 |
45.2 |
|
*속비 2.5:1
| 형번/입력축(r.p.m) |
1750 |
1450 |
1150 |
870 |
580 |
400 |
300 |
200 |
150 |
100 |
50 |
10 |
|
SH 10M-F240(B) |
입출력 Kw |
21.7 |
18.3 |
14.7 |
11.3 |
7.67 |
5.37 |
4.07 |
2.75 |
2.08 |
1.4 |
0.709 |
0.144 |
출력축토르크(kgf-m) |
29.6 |
29.9 |
30.4 |
30.8 |
31.6 |
32.1 |
32.3 |
32.8 |
33.1 |
33.3 |
33.8 |
34.3 |
|
*속비 3:1
| 형번/입력축(r.p.m) |
1750 |
1450 |
1150 |
870 |
580 |
400 |
300 |
200 |
150 |
100 |
50 |
10 |
|
SH 10M-F240(B) |
입출력 Kw |
16.8 |
14.1 |
11.3 |
8.68 |
5.9 |
4.13 |
3.12 |
2.11 |
1.59 |
1.07 |
0.542 |
0.11 |
출력축토르크(kgf-m) |
27.5 |
27.6 |
28.1 |
28.5 |
29.1 |
29.4 |
29.7 |
30 |
30.3 |
30.6 |
30.8 |
31.4 |
|
