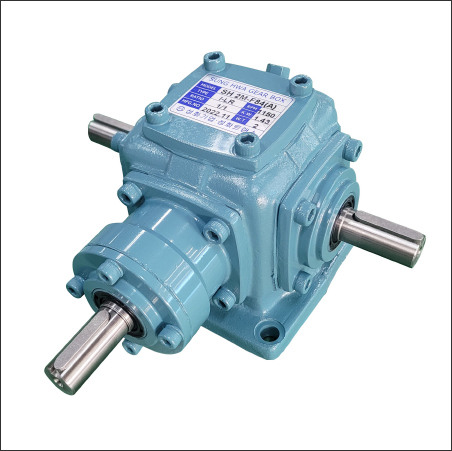

SH2M-F84
| ⦁ 중량 : 2.0KG | ⦁ 윤활 : GREASE |
| ⦁ 몸체 재질 : ALUMINIUM |
■ 구동능력표
*속비 1:1
| 형번/입력축(r.p.m) |
1750 |
1450 |
1150 |
870 |
580 |
400 |
300 |
200 |
150 |
100 |
50 |
10 |
|
| SH 2M-F84(A) |
입출력 Kw |
2.14 | 1.8 |
1.44 |
1.1 |
0.748 |
0.523 |
0.396 |
0.266 |
0.201 |
0.136 |
0.068 |
0.014 |
출력축토르크(kgf-m) |
1.17 |
1.18 |
1.19 |
1.23 |
1.23 |
1.25 |
1.26 |
1.27 |
1.28 |
1.3 |
1.3 |
1.33 |
|
*속비 2:1
| 형번/입력축(r.p.m) |
1750 |
1450 |
1150 |
870 |
580 |
400 |
300 |
200 |
150 |
100 |
50 |
10 |
|
| SH 2M-F84(B) |
입출력 Kw |
2.22 |
1.87 |
1.5 | 1.1 |
0.8 |
0.5 |
0.4 |
0.3 |
0.2 |
0.1 |
0.1 |
0 |
출력축토르크(kgf-m) |
2.37 |
2.39 |
2.41 |
2.4 |
2.4 |
2.4 |
2.4 |
2.5 |
2.6 |
2.6 |
2.6 |
2.6 |
|
